W pomiarach odbiorczych instalacji w układzie TN-S wykonuje się m.in. sprawdzenia i pomiary potwierdzające bezpieczeństwo użytkowania oraz poprawność wykonania obwodów. Jednym z kluczowych badań jest pomiar rezystancji izolacji przewodów.

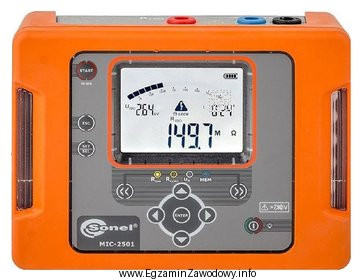

Odpowiedź "Pomiar rezystancji izolacji przewodów." jest właściwa, gdy na rysunku pokazano typowy miernik izolacji (megomomierz). Taki przyrząd pracuje w charakterystyczny sposób: podaje napięcie probiercze DC na badany obwód i na podstawie prądu upływu wyznacza rezystancję izolacji. Dzięki temu pozwala wykryć m.in. uszkodzenia izolacji, zawilgocenia, zanieczyszczenia lub błędy montażowe powodujące upływność.
Pozostałe odpowiedzi opisują inne pomiary i zwykle wymagają innych metod oraz funkcji przyrządu:
- "Pomiar impedancji pętli zwarcia." dotyczy oceny warunków samoczynnego wyłączenia zasilania. Wykonuje się go miernikiem pętli zwarcia, który realizuje test przez wprowadzenie kontrolowanego obciążenia i analizę spadków napięć/prądów – to nie jest typowy tryb megomomierza.
- "Pomiar rezystancji uziemienia uziomu ochronnego." wymaga zwykle testera uziemień (metody z sondami pomocniczymi lub pomiaru pętlowego zależnie od warunków). To inny pomiar niż izolacja, bo dotyczy połączenia instalacji z gruntem.
- "Pomiar rezystancji uziemienia uziomu odgromowego." odnosi się do instalacji odgromowej i uziomu LPS; również wykonuje się go testerem uziemień, a nie miernikiem izolacji. Dodatkowo jego cel jest inny: ocena skuteczności odprowadzenia prądów do ziemi.
Wskazówka egzaminacyjna: jeżeli w odpowiedziach pojawiają się zarówno "izolacja", jak i "uziemienie", nie kieruj się samym słowem "rezystancja". Zastanów się, co jest badanym obiektem: izolacja przewodów (dielektryk) czy połączenie z ziemią (uziom). To zwykle od razu podpowiada typ miernika.
