KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)

PYTANIE NR 33.
Który z wymienionych programów komputerowych umożliwi przeprowadzenie symulacji działania zaprojektowanego multiwibratora?

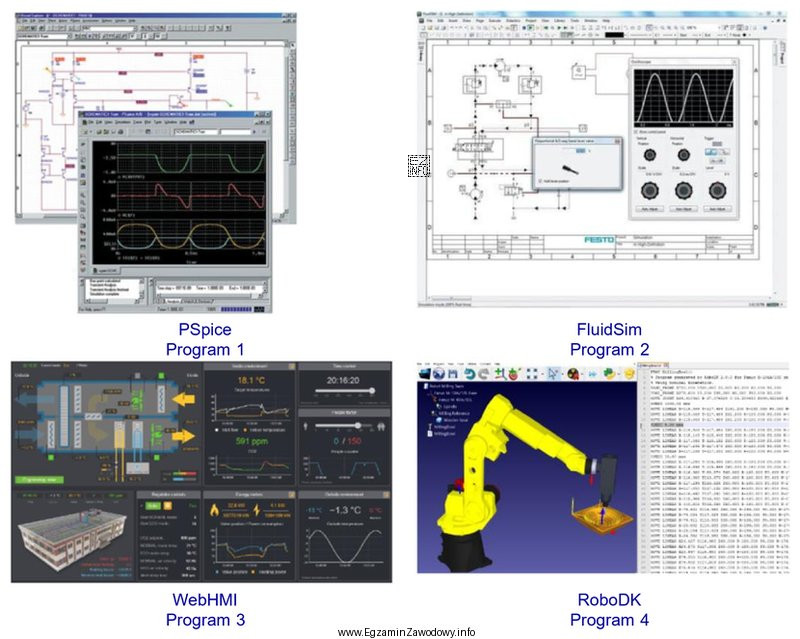

Ilustracja przedstawia cztery różne programy komputerowe, które mogą być używane w kontekście symulacji i projektowania w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do symulacji działania multiwibratora potrzebne jest oprogramowanie z silnikiem symulacji obwodów (np. SPICE) i analizą czasową.
Właściwy wybór to program umożliwiający uruchomienie analizy przebiegów w czasie dla schematu, a nie tylko rysowanie schematu/PCB lub edycję dokumentacji.

Pełne wyjaśnienie:

Multiwibrator to układ elektroniczny, którego kluczową cechą jest praca dynamiczna w czasie (przełączanie stanów, generacja impulsów, zależność częstotliwości i wypełnienia od elementów R, C oraz parametrów elementu aktywnego). Dlatego program właściwy do sprawdzenia "działania" projektu musi oferować symulację obwodów, a w praktyce przede wszystkim analizę w dziedzinie czasu (często nazywaną transient).

W typowych zadaniach egzaminacyjnych poprawna odpowiedź wskazuje narzędzie, które potrafi:

  • zamodelować elementy (R, C, tranzystor, wzmacniacz operacyjny itp.),
  • uruchomić obliczenia przebiegów czasowych,
  • pokazać wyniki jako wykresy napięć i prądów w węzłach układu.

Pozostałe propozycje są błędne, jeśli reprezentują programy nastawione na inne cele, np.:

  • edytor schematów/PCB bez silnika symulacyjnego (umożliwia dokumentację i projekt płytki, ale nie przewidzi przebiegów czasowych),
  • narzędzie do rysunku technicznego lub grafiki (nie ma modeli elementów elektronicznych),
  • środowisko programistyczne (służy do kodu, nie do modelowania obwodów analogowych),
  • oprogramowanie pomiarowe (współpracuje z aparaturą, ale samo nie symuluje projektu).

Wskazówka egzaminacyjna: gdy w pytaniu występuje "symulacja działania" układu elektronicznego, szukaj w odpowiedziach programu typu symulator SPICE lub narzędzia zawierającego moduł symulacji i analizy czasowej. To właśnie ta funkcja odróżnia symulację od samego projektowania dokumentacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Multiwibrator to układ elektroniczny wytwarzający przełączające się stany lub impulsy (np. generator prostokąta). W praktyce służy m.in. do generacji sygnału zegarowego, migania diodami LED, formowania impulsów oraz jako element układów czasowych.
Program powinien mieć silnik symulacji obwodów (najczęściej SPICE), możliwość analizy czasowej (transient) i podgląd przebiegów napięć/prądów. Sam edytor schematów lub projekt PCB bez symulacji nie wystarczy do sprawdzenia pracy generatora.
Multiwibrator działa dynamicznie: kondensatory ładują się i rozładowują, a element aktywny przełącza stan. Analiza czasowa pokazuje przebiegi w funkcji czasu, dzięki czemu da się ocenić częstotliwość, wypełnienie, czasy narastania i stabilność przełączania.
Nie zawsze. Część narzędzi PCB ma tylko projekt płytki i kontrolę reguł (DRC), bez obliczeniowej symulacji działania obwodu. Do symulacji potrzebujesz modułu symulacyjnego (np. SPICE) lub osobnego symulatora współpracującego ze schematem/netlistą.
Zwróć uwagę na funkcje typu: "Transient/AC/DC analysis", generowanie netlisty, biblioteki modeli elementów (tranzystory, wzmacniacze, diody) oraz możliwość wstawienia źródeł sygnałów i uruchomienia obliczeń. To typowe cechy symulatorów SPICE.
Najczęściej: rezystory i kondensatory (stała czasowa), element aktywny (tranzystor lub wzmacniacz operacyjny/komparator), źródło zasilania oraz obciążenie. W symulacji ważne są też modele elementów aktywnych, bo wpływają na progi i czasy przełączania.
Częsty błąd to uznanie, że skoro program pozwala narysować schemat, to automatycznie zasymuluje działanie. Inna pomyłka to wybór narzędzia do PCB lub rysunku technicznego. Na egzaminie szukaj słów kluczowych związanych z analizą i przebiegami.
Wykonaj symulację czasową i zmierz okres na wykresie (czas między kolejnymi zboczami) lub użyj markerów/kursorów pomiarowych. Następnie oblicz częstotliwość jako f = 1/T. Warto też sprawdzić wypełnienie i poziomy napięć.
Różnice wynikają zwykle z niedokładnych modeli, tolerancji elementów, pasożytów (pojemności/indukcyjności), ograniczeń elementów aktywnych i rzeczywistego zasilania. Dlatego symulacja jest świetna do wstępnej weryfikacji, ale nie zastępuje uruchomienia prototypu.
Przećwicz rozpoznawanie typów programów: symulator obwodów vs PCB vs rysunek techniczny. Naucz się, jakie analizy robi się w symulatorach (DC/AC/transient) i do czego służą. W zadaniach o generatorach zawsze kluczowa jest analiza czasowa i przebiegi.
info

To pytanie poprawnie rozwiązuje 56% zdających egzamin. średnie

Źródła:

  • Analog Devices: LTspice – dokumentacja i opis programu (strona produktu), https://www.analog.com/en/design-center/design-tools-and-calculators/ltspice-simulator.html (dostęp: 2026-02-18)
  • Texas Instruments: TINA-TI – SPICE-based analog simulation program (strona narzędzia), https://www.ti.com/tool/TINA-TI (dostęp: 2026-02-18)
  • ngspice: Ngspice User’s Manual (dokumentacja), https://ngspice.sourceforge.io/docs.html (dostęp: 2026-02-18)

Materiały:

  • Podręcznik/rozdział o multiwibratorach i generatorach RC (elektronika analogowa)
  • Materiały producentów symulatorów SPICE (samouczki "Transient analysis")
  • Ćwiczenia laboratoryjne z symulacji obwodów analogowych (schemat → netlista → przebiegi)
