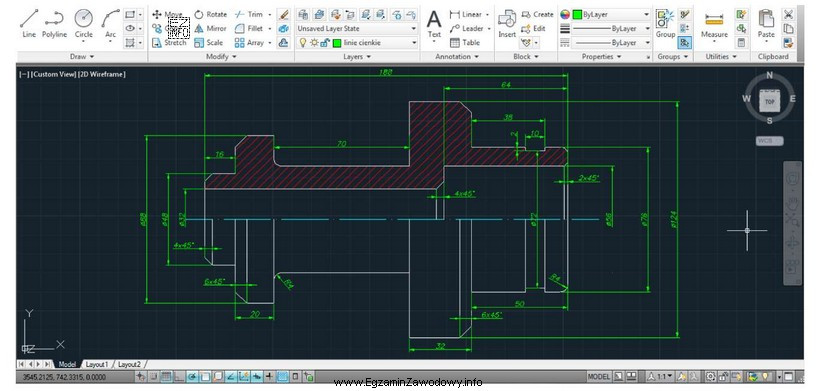

Prawidłowa odpowiedź to AutoCAD, ponieważ jest to klasyczne narzędzie typu CAD ukierunkowane na wykonywanie rysunków technicznych i dokumentacji projektowej. W praktyce takie programy wykorzystuje się do przygotowania rzutów, przekrojów, wymiarowania oraz opisów rysunkowych elementów i podzespołów mechanicznych, czyli tego, co zwykle składa się na dokumentację techniczną przedstawianą na rysunkach.
Pozostałe odpowiedzi odnoszą się do innych klas oprogramowania:
- Mathcad jest kojarzony przede wszystkim z obliczeniami inżynierskimi (arkusze obliczeniowe, jednostki, wzory, raporty z obliczeń). Może wspierać projektowanie, ale nie jest standardowym narzędziem do sporządzania rysunków wykonawczych części mechanicznych.
- OrCAD to narzędzie z obszaru EDA (Electronic Design Automation) — typowo służy do projektowania schematów elektronicznych i/lub płytek drukowanych. Taka dokumentacja jest innego rodzaju niż dokumentacja mechaniczna podzespołów (inne oznaczenia, symbole, konwencje).
- hsbCAD jest rozwiązaniem wyspecjalizowanym (branżowym). Nawet jeśli zawiera funkcje projektowe, nie jest najbardziej oczywistym, ogólnym programem do uniwersalnej dokumentacji mechanicznej w standardowym ujęciu CAD, które zwykle kojarzy się z rysunkiem technicznym w środowisku AutoCAD.
Na egzaminie warto rozpoznawać rodzaj dokumentacji: jeśli na rysunku widać elementy typowe dla rysunku technicznego (rzuty, przekroje, wymiary), najczęściej chodzi o narzędzie CAD. Jeśli widać symbole elektroniczne i połączenia sieci, to zwykle narzędzie EDA (np. OrCAD). Jeśli są równania i przeliczenia — narzędzie do obliczeń (np. Mathcad).
