KWALIFIKACJA ELM6 - STYCZEŃ 2022 (test 3)



PYTANIE NR 12.
Który z wymienionych przewodów należy zastosować w celu podłączenia sterownika wyposażonego w moduł komunikacyjny Ethernet do switcha przedstawionego na ilustracji?

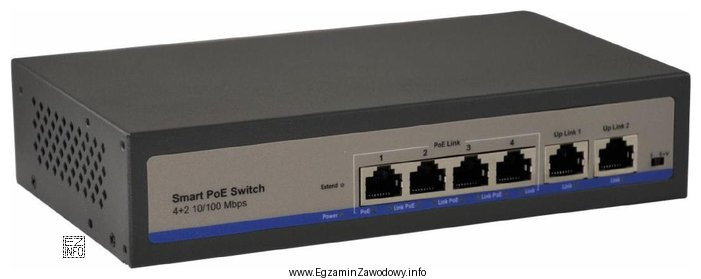

Ilustracja przedstawia urządzenie sieciowe, konkretnie switch PoE (Power over Ethernet), który jest używany do zarządzania i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Ethernet w wersji miedzianej łączy urządzenia przez skrętkę (np. UTP) odpowiedniej kategorii, typowo zakończoną złączem RJ-45. Przewód koncentryczny 75 Ω jest charakterystyczny m.in. dla instalacji RTV, a przewody PROFIBUS są przeznaczone do tej magistrali polowej, nie do portów Ethernet w switchu.

Pełne wyjaśnienie:

Połączenie sterownika z modułem komunikacyjnym Ethernet ze switchem wykonuje się w warstwie fizycznej Ethernet. W praktyce, gdy urządzenia mają klasyczne porty miedziane (typowo 8P8C, potocznie RJ-45), stosuje się skrętkę miedzianą (najczęściej UTP lub ekranowane odmiany, zależnie od środowiska przemysłowego) o odpowiedniej kategorii transmisyjnej.

Odpowiedź "UTP kat. 5." wskazuje właśnie na skrętkę przeznaczoną do transmisji danych w sieciach Ethernet. Taki przewód zapewnia wymagane parametry toru (m.in. tłumienie i przesłuchy) dla pracy interfejsu Ethernet na miedzi, w odróżnieniu od kabli przeznaczonych do zupełnie innych standardów.

Dlaczego pozostałe propozycje są błędne?

  • "Koncentryczny 75 Ω." – kabel koncentryczny o impedancji 75 Ω jest typowy dla zastosowań RTV/SAT i części systemów wideo. Nie jest standardowym medium dla portów miedzianych Ethernet w switchach przemysłowych/biurowych, więc fizycznie i parametrowo nie odpowiada temu interfejsowi.
  • "Profibus 2-żyłowy w oplocie." – przewód PROFIBUS (zwykle dwużyłowa, skręcona para z ekranem) jest projektowany pod wymagania magistrali PROFIBUS (inne poziomy sygnałów, topologia, złącza i terminacja). Nie zastępuje przewodu Ethernet.
  • "Profibus 4-żyłowy w oplocie." – podobnie jak powyżej: to okablowanie dedykowane magistrali polowej, a nie łączu Ethernet do switcha. Liczba żył i ekranowanie nie czynią go automatycznie zgodnym z Ethernet.

Wskazówka egzaminacyjna: gdy w treści pojawia się Ethernet + switch, domyślnie myśl o skrętce (UTP/FTP/STP) i odpowiedniej kategorii okablowania. Gdy pojawia się PROFIBUS, myśl o przewodzie magistralowym i wymaganiach terminacji oraz dedykowanych złączach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jaki kabel stosuje się do połączenia sterownika Ethernet ze switchem?
Najczęściej stosuje się skrętkę miedzianą (np. UTP lub wersje ekranowane) odpowiedniej kategorii, zakończoną złączem 8P8C (RJ-45). Taki przewód jest przewidziany do pracy z portami Ethernet w sterownikach i switchach oraz spełnia wymagania transmisji danych.
Dlaczego kabel koncentryczny 75 Ω nie pasuje do switcha Ethernet?
Kabel koncentryczny 75 Ω jest typowy dla instalacji RTV/SAT i wybranych systemów wideo, a nie dla współczesnych portów miedzianych Ethernet w switchach. Ethernet na miedzi korzysta standardowo ze skrętki i innego sposobu transmisji, dlatego koncentryk nie jest właściwym wyborem.
Co oznacza skrót UTP w kablach sieciowych?
UTP to nieekranowana skrętka (Unshielded Twisted Pair). Przewód ma pary żył skręconych w celu ograniczenia zakłóceń i przesłuchów. W praktyce UTP jest często używany w mniej wymagających środowiskach, a w przemyśle bywa zastępowany wariantami ekranowanymi.
Jak rozpoznać, że urządzenie ma port Ethernet, a nie PROFIBUS?
Port Ethernet w praktyce ma gniazdo 8P8C (RJ-45) i opis typu "Ethernet", "LAN", "ETH". PROFIBUS zwykle używa innych złącz (np. D-Sub lub dedykowanych) i ma oznaczenie "PROFIBUS". Najpewniejsza metoda to sprawdzenie dokumentacji urządzenia i opisu interfejsów.
Czy przewód PROFIBUS można użyć zamiast skrętki Ethernet?
Nie. Przewody PROFIBUS są przeznaczone do pracy w magistrali PROFIBUS (inne wymagania transmisyjne, terminacja, topologia i często inne złącza). Nawet jeśli fizycznie przypominają skrętkę, nie są przewidziane jako zamiennik przewodu Ethernet do portu switcha.
Jakie błędy najczęściej robi się przy doborze kabla do Ethernet w automatyce?
Częste błędy to: mylenie Ethernet z magistralami polowymi (np. PROFIBUS), dobór "jakiegokolwiek" przewodu ekranowanego bez sprawdzenia parametrów transmisyjnych oraz ignorowanie wymagań środowiskowych (zakłócenia EMC). Warto kierować się typem portu i zaleceniami producenta.
Czy kategoria kabla (np. 5) ma znaczenie przy podłączeniu do switcha?
Tak, bo kategoria skrętki wiąże się z parametrami transmisyjnymi toru i maksymalnymi osiągami. Zbyt niska kategoria może ograniczyć prędkość lub stabilność połączenia. W praktyce spotyka się kable o wyższych parametrach niż minimalne, zależnie od wymagań sieci.
Kiedy w automatyce wybiera się kabel ekranowany zamiast UTP?
Kabel ekranowany wybiera się, gdy środowisko ma silne zakłócenia elektromagnetyczne (np. falowniki, silniki, długie trasy kablowe obok przewodów mocy) lub gdy wymagają tego wytyczne producenta urządzeń/sieci. Ekranowanie może poprawić odporność EMC, ale wymaga poprawnego uziemienia.
Jak sprawdzić, czy switch wymaga specjalnego kabla do Ethernet?
Należy sprawdzić specyfikację portów switcha: czy są miedziane (RJ-45), światłowodowe (SFP) czy inne. Dla portów miedzianych stosuje się skrętkę, a dla światłowodu – odpowiedni patchcord i wkładki. Najpewniejsza jest dokumentacja techniczna i oznaczenia na obudowie.
Czy do połączenia sterownika z modułem Ethernet zawsze potrzebny jest switch?
Nie zawsze. Switch jest potrzebny, gdy chcesz połączyć więcej niż dwa urządzenia w sieć lub wpiąć sterownik do istniejącej infrastruktury. Przy połączeniu punkt–punkt czasem wystarczy bezpośrednie połączenie kablem, zależnie od interfejsów urządzeń i sposobu konfiguracji sieci.
info

To pytanie poprawnie rozwiązuje 80% zdających egzamin. średnio łatwe

Eksperci podkreślają: "Ethernet w wersji miedzianej łączy urządzenia przez skrętkę (np. UTP) odpowiedniej kategorii, typowo zakończoną złączem RJ-45."

Źródła:

  • IEEE Std 802.3 (Ethernet) – ogólna specyfikacja warstwy fizycznej i łączy miedzianych, aktualna edycja standardu (dokument IEEE 802.3)
  • ISO/IEC 11801 (Generic cabling for customer premises) – wymagania dla okablowania strukturalnego i klas/kategorii, aktualne wydania normy
  • TIA-568 (Commercial Building Telecommunications Cabling Standard) – zasady okablowania miedzianego i kategorie kabli, aktualne wydania standardu

Materiały:

  • Dokumentacja producenta sterownika/modułu Ethernet (wymagania dot. portu i okablowania)
  • Podstawowe materiały o okablowaniu strukturalnym i kategoriach skrętki
  • Materiały szkoleniowe z sieci przemysłowych (Ethernet przemysłowy, podstawy PROFIBUS)
