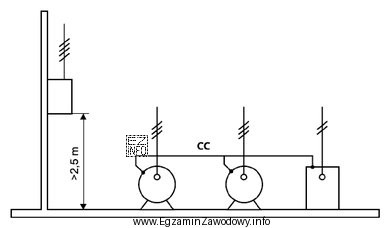

Na rysunku widać kilka urządzeń, których obudowy (części przewodzące dostępne) są połączone wspólnym przewodem oznaczonym jako CC, a jednocześnie nie ma połączenia tego układu z uziemieniem. Taki układ jest typowy dla środka ochrony przeciwporażeniowej przy uszkodzeniu: miejscowych nieuziemionych połączeń wyrównawczych (PN-HD 60364-4-41:2017-09, PN-EN 61140:2016-07).
Istota działania: celem jest ograniczenie (a praktycznie eliminacja) niebezpiecznych napięć dotykowych pomiędzy jednocześnie dostępnymi częściami przewodzącymi. Gdy wszystkie te części zostaną ze sobą połączone, to nawet przy uszkodzeniu izolacji i "pojawieniu się" potencjału na obudowie, pozostałe połączone obudowy przyjmują zbliżony potencjał. W efekcie człowiek dotykający dwóch elementów naraz nie znajduje się między różnymi potencjałami.
Dlaczego brak uziemienia jest kluczowy: w tym środku ochrony system połączeń wyrównawczych nie może być połączony z ziemią. Gdyby był uziemiony, zmieniłby się charakter ochrony i schemat odpowiadałby typowym (uziemionym) połączeniom wyrównawczym, a nie wariantowi nieuziemionemu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- Urządzenia w II klasie ochronności – rozpoznaje się po zastosowaniu podwójnej/wzmocnionej izolacji, a nie po przewodzie CC łączącym obudowy kilku urządzeń.
- Izolowanie stanowiska – dotyczy odizolowania od ziemi/podłoża i ograniczenia możliwości zamknięcia obwodu rażeniowego przez człowieka; nie polega na łączeniu obudów przewodem CC.
- Separacja elektryczna więcej niż jednego odbiornika – to sposób zasilania (przez separację) i może współwystępować z nieuziemionymi połączeniami wyrównawczymi, ale sam schemat wskazuje bezpośrednio właśnie na połączenia wyrównawcze CC (element ochrony), a nie na sposób zasilania.
Wskazówka egzaminacyjna: jeśli na schemacie widzisz przewód wyrównawczy łączący obudowy kilku urządzeń i brak symbolu uziemienia, rozważ w pierwszej kolejności nieuziemione połączenia wyrównawcze miejscowe. Zwróć też uwagę na warunek jednoczesnej dostępności (np. granica 2,5 m), który ogranicza, które elementy muszą być objęte takim połączeniem.
