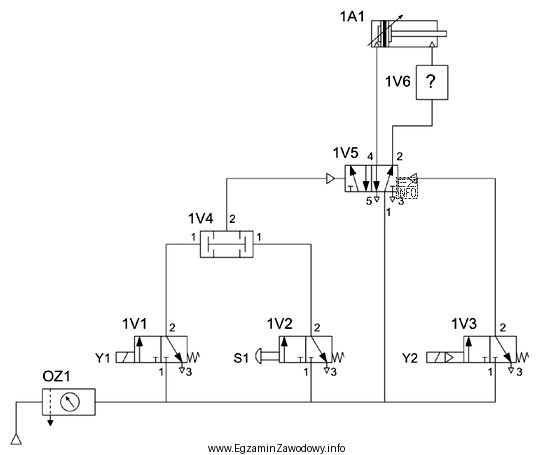

Aby uzyskać maksymalną prędkość wysuwania tłoczyska siłownika pneumatycznego, trzeba zminimalizować opory przepływu w torze, który w danym momencie ogranicza ruch. W praktyce bardzo często "wąskim gardłem" nie jest samo zasilanie komory roboczej, lecz szybkość usuwania (odpowietrzania) powietrza z komory przeciwnej.
Zawór szybkiego spustu działa tak, że przy ruchu siłownika umożliwia wypływ powietrza z komory bezpośrednio do atmosfery możliwie blisko siłownika. Skraca to drogę odpływu (mniej przewodów, mniej elementów pośrednich) i zmniejsza spadki ciśnienia na wydechu. Efekt: mniejsze przeciwciśnienie w komorze opróżnianej oraz większa prędkość ruchu.
Dlaczego pozostałe odpowiedzi nie spełniają celu "maksymalnej prędkości":
- Zawór zwrotny przepuszcza medium w jednym kierunku, a w drugim blokuje. Nie jest to element przeznaczony do zwiększania prędkości wysuwu; w typowych układach nie zapewnia skrócenia toru odpowietrzania komory siłownika.
- Zawór dławiąco-zwrotny służy głównie do regulacji prędkości (dławienie w jednym kierunku, swobodny przepływ w drugim). Ponieważ dławienie wprowadza dodatkowy opór, zwykle nie jest rozwiązaniem do uzyskania prędkości maksymalnej, tylko do ustawienia prędkości bezpiecznej i stabilnej.
- Koniunkcja jest pojęciem z logiki/sterowania (funkcja AND) i w tym kontekście nie odpowiada typowemu zaworowi zwiększającemu prędkość ruchu siłownika poprzez poprawę odpowietrzania.
Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się "maksymalna prędkość siłownika", często szukaj rozwiązania, które usprawnia wydech (odpowietrzenie) przy siłowniku, a nie elementu, który "reguluje" przepływ.
