KWALIFIKACJA ELE5 - CZERWIEC 2019



PYTANIE NR 13.

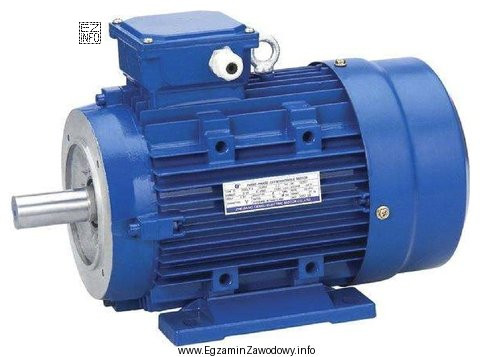

Który z wymienionych zestawów narzędzi jest niezbędny podczas wymiany łożysk silnika przedstawionego na rysunku?
Ilustracja przedstawia elektryczny silnik przemysłowy, prawdopodobnie asynchroniczny, co sugeruje jego konstrukcja i typowa
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Do wymiany łożysk w silniku potrzebne są narzędzia do demontażu i montażu: klucze i wkrętaki do rozebrania osłon/opraw oraz ściągacz łożysk do bezpiecznego zdjęcia łożyska. Tuleja do łożysk umożliwia prawidłowe osadzenie nowego łożyska bez uszkodzeń (uderzeń po bieżni).

Pełne wyjaśnienie:

Wymiana łożysk w silniku elektrycznym to typowa czynność eksploatacyjna, ale wymaga doboru narzędzi, które pozwolą wykonać pracę bez uszkodzenia wału, opraw łożyskowych i samych łożysk. Zestaw narzędzi powinien obejmować zarówno narzędzia "ogólne" (do rozkręcenia elementów obudowy), jak i narzędzia "specjalne" (do pracy bezpośrednio z łożyskami).

Odpowiedź "Komplet kluczy, komplet wkrętaków PZ, ściągacz łożysk, tuleja do łożysk." jest właściwa, ponieważ:

  • Komplet kluczy jest potrzebny do odkręcenia śrub mocujących (np. pokryw, łap, tarcz łożyskowych, elementów mocowania na stole).
  • Komplet wkrętaków (tu wskazano PZ) pozwala rozebrać osłony, puszkę zaciskową, elementy mocowane wkrętami oraz drobne elementy osprzętu.
  • Ściągacz łożysk umożliwia kontrolowane zdjęcie łożyska z wału lub z gniazda. Jest to kluczowe, bo "podważanie" lub uderzanie może skrzywić wał, uszkodzić oprawę albo spowodować mikrouszkodzenia.
  • Tuleja do łożysk (nasadnik do osadzania) jest potrzebna na etapie montażu, aby wprowadzić łożysko osiowo i przenosić nacisk na właściwy pierścień. To ogranicza ryzyko uszkodzenia bieżni i elementów tocznych.

Pozostałe zestawy są nieadekwatne, bo nie zapewniają kompletu narzędzi do bezpiecznego wykonania wszystkich etapów:

  • "Komplet wkrętaków PH, młotek, przecinak, szczypce uniwersalne." – zestaw nie zawiera ani ściągacza, ani narzędzia do poprawnego osadzania łożyska. Przecinak i młotek zachęcają do metod udarowych, które łatwo prowadzą do uszkodzeń.
  • "Komplet kluczy, komplet wkrętaków płaskich, szczypce boczne, ściągacz łożysk." – jest ściągacz, ale brakuje tulei/nasadnika do prawidłowego montażu. Szczypce boczne nie są typowym narzędziem krytycznym w tej operacji.
  • "Klucz francuski nastawny, komplet wkrętaków PH, młotek gumowy, nóż monterski." – brak narzędzia do ściągania i osadzania łożysk. Klucz nastawny bywa pomocny doraźnie, ale nie zastępuje kompletu kluczy i nie rozwiązuje kluczowego problemu pracy z łożyskiem.

Wskazówka egzaminacyjna: w pytaniach o wymianę łożysk szukaj narzędzi, które odpowiadają na dwa ryzyka: jak zdjąć łożysko bez uszkodzeń (ściągacz) oraz jak je osadzić bez przenoszenia siły przez elementy toczne (tuleja/nasadnik/prasa).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest ściągacz łożysk i do czego służy przy silniku?
Ściągacz łożysk to narzędzie do kontrolowanego zdejmowania łożyska z wału lub z gniazda. Pozwala przyłożyć siłę osiowo i równomiernie, zmniejszając ryzyko skrzywienia wału, pęknięcia oprawy albo uszkodzenia elementów współpracujących. W serwisie silników jest to narzędzie podstawowe.
Dlaczego do montażu łożyska stosuje się tuleję do łożysk?
Tuleja (nasadnik) umożliwia osadzanie łożyska z przeniesieniem siły na właściwy pierścień, a nie przez elementy toczne. Dzięki temu zmniejsza się ryzyko mikrouszkodzeń bieżni, które później powodują hałas i skrócenie trwałości. To ważne szczególnie przy montażu "na wcisk".
Jakie narzędzia ręczne są zwykle potrzebne do rozebrania silnika przed wymianą łożysk?
Najczęściej potrzebne są klucze (np. nasadowe/płasko-oczkowe) do śrub obudowy i tarcz łożyskowych oraz wkrętaki do osłon, puszki zaciskowej i drobnych elementów. Dobór zależy od zastosowanych śrub, ale zasada jest stała: najpierw demontaż obudowy i osprzętu, potem praca z łożyskami.
Czy do wymiany łożysk w silniku wystarczy młotek i przecinak?
Nie jest to podejście zalecane. Narzędzia udarowe łatwo powodują uszkodzenia: zarysowania wału, pęknięcia oprawy, odkształcenia oraz uszkodzenia bieżni łożyska. W praktyce stosuje się narzędzia zapewniające osiowe i kontrolowane działanie siły, takie jak ściągacz oraz tuleja/nasadnik.
Jak rozpoznać, że problem silnika wynika ze zużytych łożysk?
Typowe objawy to narastający hałas (szum, "tarcie"), wyczuwalne drgania, wzrost temperatury w okolicy łożysk oraz czasem nierównomierna praca. W praktyce diagnozę uzupełnia się oględzinami po demontażu oraz oceną luzu i stanu bieżni. Wczesne wykrycie ogranicza koszty naprawy.
Jakie są najczęstsze błędy przy wymianie łożysk w silniku elektrycznym?
Do częstych błędów należą: zdejmowanie łożyska bez ściągacza (podważanie), wbijanie łożyska uderzeniami po niewłaściwym pierścieniu, brud w gnieździe/na wale, pomylenie strony montażu elementów oraz brak kontroli współosiowości. Te błędy przyspieszają ponowną awarię, mimo że łożysko jest "nowe".
Kiedy używa się ściągacza, a kiedy prasy do łożysk?
Ściągacza używa się głównie do demontażu, gdy łożysko jest osadzone na wcisk i trzeba je zdjąć bez uszkodzeń. Prasa (lub narzędzie pełniące podobną funkcję) jest szczególnie przydatna przy montażu, aby wprowadzić łożysko osiowo i równomiernie. Tuleja do łożysk pomaga prowadzić ten montaż we właściwy sposób.
Jakie znaczenie ma dobór wkrętaków PZ lub PH w pracach serwisowych?
PZ i PH to różne profile gniazd wkrętów. Użycie niewłaściwego wkrętaka zwiększa ryzyko "wyrobienia" gniazda i utrudnia późniejszy demontaż. Na egzaminie warto pamiętać, że poprawny dobór profilu to element dobrej praktyki montażowej, choć kluczowe w wymianie łożysk są narzędzia do ściągania i osadzania.
Jak przygotować stanowisko pracy do wymiany łożysk w silniku?
Stanowisko powinno być czyste, dobrze oświetlone i wyposażone w podstawowe narzędzia oraz narzędzia specjalne do łożysk. Należy zadbać o odkładanie elementów w kolejności demontażu, zabezpieczenie drobnych części oraz odłączenie zasilania i oznaczenie przewodów. Porządek minimalizuje ryzyko błędnego montażu.
Jak odpowiadać na pytania egzaminacyjne o narzędzia do wymiany łożysk?
Wyszukuj w odpowiedziach zestaw, który obejmuje: (1) narzędzia do rozebrania obudowy (klucze/wkrętaki) oraz (2) narzędzia do pracy bezpośrednio z łożyskiem (ściągacz do demontażu i tuleja/nasadnik do montażu). Odpowiedzi oparte tylko na młotku czy nożu monterskim zwykle wskazują na nieprawidłową praktykę.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Według specjalistów z branży: "Do wymiany łożysk w silniku potrzebne są narzędzia do demontażu i montażu: klucze i wkrętaki do rozebrania osłon/opraw oraz ściągacz łożysk do bezpiecznego zdjęcia łożyska."
