KWALIFIKACJA ELE2 - STYCZEŃ 2025 (test 3)



PYTANIE NR 38.

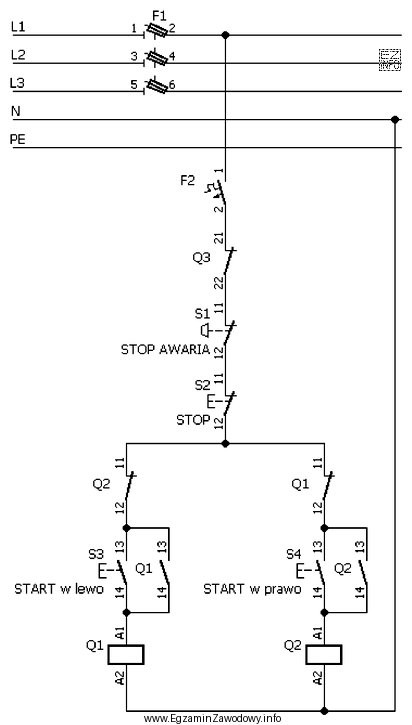

Który z wymienionych zestyków pomocniczych układu przedstawionego na schemacie uległ uszkodzeniu, skoro nie da się załączyć stycznika Q2?
Który z wymienionych zestyków pomocniczych układu przedstawionego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie zaryglowanie stycznika Q2 jest uzależnione od zamknięcia zestyków pomocniczych. Jeżeli stycznik Q2 nie może się załączyć, przyczyną może być niesprawność zestyku NC stycznika Q1, który powinien być zamknięty, by umożliwić przepływ prądu. Zestyk NC Q1 musi być zamknięty w spoczynku, a jeśli to nie występuje, stycznik Q2 nie zadziała.
