KWALIFIKACJA INF1 - CZERWIEC 2015

PYTANIE NR 40.
Który z zamieszczonych reflektogramów toru zamkniętego impedancją dopasowującą na odległym końcu, przedstawia wynik pomiaru kabla telefonicznego bez defektów?

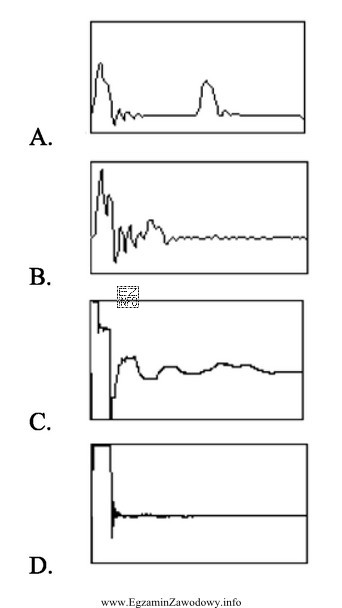

Ilustracja przedstawia cztery reflektogramy oznaczone literami A, B, C i D, które są wykresami przedstawiającymi wyniki
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tor zakończony impedancją dopasowującą nie powinien dawać wyraźnego odbicia na końcu linii. Reflektogram "bez defektów" ma przebieg możliwie bliski poziomu bazowego (tylko szum/ślady startu) i nie pokazuje lokalnych skoków/pików świadczących o nieciągłościach impedancji po drodze.

Pełne wyjaśnienie:

W reflektometrii w dziedzinie czasu (TDR) do toru wprowadza się impuls, a następnie obserwuje się odbicia powstające na miejscach, gdzie zmienia się impedancja. Każda nieciągłość impedancji (np. uszkodzenie żyły, złe złącze, zgniecenie kabla, zawilgocenie, zmiana przekroju) powoduje charakterystyczne odchylenie przebiegu od poziomu bazowego.

Jeżeli odległy koniec toru jest zakończony impedancją dopasowującą, to na końcu linii energia fali jest w dużej mierze pochłaniana przez obciążenie. W efekcie nie obserwuje się silnego piku odbiciowego na końcu (w przeciwieństwie do zakończenia otwartego lub zwarcia, gdzie odbicie jest duże).

Reflektogram kabla telefonicznego bez defektów powinien więc spełniać typowe cechy:

  • brak wyraźnych zdarzeń (skoków/pików) na całej długości toru,
  • stabilny przebieg blisko poziomu odniesienia (dopuszczalny jest niewielki szum pomiarowy),
  • brak silnego odbicia od końca, bo terminacja jest dopasowana.

Dlaczego pozostałe reflektogramy nie pasują do "braku defektów"? Zwykle pokazują one lokalne zdarzenia po drodze (co sugeruje uszkodzenie lub złącze o złych parametrach) albo wyraźne odbicie na końcu (co wskazuje na niedopasowanie: np. koniec otwarty, zwarcie lub terminację inną niż impedancja charakterystyczna). Takie cechy przeczą założeniu, że kabel jest sprawny i zakończony dopasowaniem.

Wskazówka egzaminacyjna: najpierw oceń, czy widać odbicie od końca (dla dopasowania powinno być minimalne), a dopiero potem szukaj lokalnych zdarzeń świadczących o nieciągłościach na trasie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektogram to wykres pokazujący odbicia sygnału testowego w funkcji czasu lub odległości. Umożliwia wykrycie miejsc, gdzie zmienia się impedancja toru (np. uszkodzenie, złącze, rozgałęzienie). Im większe odchylenie od poziomu bazowego, tym większa nieciągłość impedancji.
TDR polega na wysłaniu krótkiego impulsu do linii i obserwacji fali odbitej. Jeśli w torze pojawi się zmiana impedancji, część energii wraca do miernika. Z czasu powrotu wyznacza się odległość, a z amplitudy i znaku odbicia wnioskuje się o rodzaju nieciągłości.
Gdy obciążenie na końcu ma impedancję zbliżoną do impedancji charakterystycznej linii, fala jest pochłaniana zamiast odbijać się. W reflektogramie oznacza to brak wyraźnego "piku końcowego". Duży pik na końcu zwykle oznacza niedopasowanie (np. koniec otwarty lub zwarcie).
Typowo przebieg jest bliski poziomu bazowego na całej długości toru, bez lokalnych skoków i pików wskazujących na nieciągłości. Na końcu nie powinno być silnego odbicia, bo terminacja jest dopasowana. Dopuszczalne są drobne fluktuacje wynikające z szumu pomiarowego.
Pojedyncze wyraźne zdarzenie w środku trasy zwykle wskazuje na lokalną zmianę impedancji: uszkodzenie kabla, zgniecenie, wadliwe złącze, korozję lub rozgałęzienie. W praktyce porównuje się pozycję piku z trasą kabla, aby zawęzić miejsce interwencji serwisowej.
Nie zawsze. Brak odbicia od końca może wynikać z dopasowanej terminacji, ale kabel może mieć defekty po drodze (lokalne zdarzenia na reflektogramie). Dodatkowo ustawienia miernika i tłumienie mogą "spłaszczać" przebieg, dlatego zawsze analizuje się cały wykres, a nie tylko koniec.
W praktyce rozróżnia się je po znaku odbicia (kierunku odchylenia) i charakterze zdarzenia, ale interpretacja zależy od konwencji przyrządu. Dlatego na egzaminie warto pamiętać zasadę: przerwa i zwarcie dają bardzo silne odbicia (duże niedopasowanie), a dopasowanie – minimalne.
Błędnie dobrany współczynnik prędkości propagacji (NVP), zły zakres odległości, niewłaściwe tłumienie/średniowanie oraz zbyt duża szerokość impulsu mogą pogorszyć rozdzielczość i przesunąć zdarzenia. Skutkiem jest mylna lokalizacja defektu albo "zgubienie" małych nieciągłości na tle szumu.
Najczęściej podczas diagnostyki awarii (spadek jakości, przerwy w usłudze), przy odbiorze nowego odcinka kabla oraz po naprawach. Reflektometr pomaga szybko wskazać, gdzie w torze jest problem, co skraca czas lokalizacji uszkodzenia i ogranicza liczbę odkrywek lub demontaży.
Częsty błąd to szukanie "ładnej" linii bez uwzględnienia warunku dopasowania na końcu, albo mylenie szumu z defektem. Inny błąd to skupienie się na końcu toru i pominięcie drobnych zdarzeń po drodze. Pomaga procedura: koniec (dopasowanie) → cała trasa (zdarzenia).
info

Około 65% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że tor zakończony impedancją dopasowującą nie powinien dawać wyraźnego odbicia na końcu linii.

Materiały:

  • Instrukcje producentów mierników TDR do kabli miedzianych (rozdziały: interpretacja reflektogramów, typowe defekty)
  • Podręczniki z podstaw linii transmisyjnych i dopasowania impedancyjnego (część o odbiciach w liniach)
  • Materiały szkoleniowe operatorów/serwisów dotyczące pomiarów torów abonenckich (TDR, testy par miedzianych)
