Obieg wodny w kotle opisuje sposób krążenia czynnika (wody/mieszaniny wodno-parowej) w elementach kotła. W praktyce spotyka się trzy podstawowe podejścia: obieg naturalny, obieg wymuszony oraz obieg kombinowany.
Obieg kombinowany oznacza, że w układzie współistnieją dwa mechanizmy napędzające przepływ:
- składowa naturalna – wynikająca z różnic gęstości (np. cieplejszy, lżejszy czynnik unosi się, a chłodniejszy opada) oraz z geometrii instalacji,
- składowa wymuszona – realizowana przez element wymuszający przepływ (typowo pompę obiegową/cyrkulacyjną) lub inne rozwiązanie powodujące narzucenie strumienia.

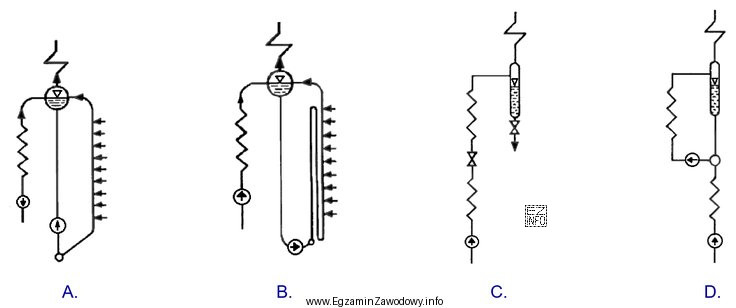

W zadaniach egzaminacyjnych rozpoznanie obiegu kombinowanego polega zwykle na analizie, czy schemat pokazuje jednocześnie: (1) zamkniętą pętlę cyrkulacji z odcinkami, w których możliwy jest efekt grawitacyjny (różne poziomy, pionowe wzniosy/opady, charakterystyczne prowadzenie przewodów) oraz (2) element wymuszający przepływ w tej samej pętli. Z tego powodu właściwy wybór to schemat oznaczony jako D, ponieważ odpowiada idei połączenia obiegu naturalnego i wymuszonego.
Dlaczego pozostałe schematy są błędne? Schemat odpowiadający czystemu obiegowi naturalnemu nie powinien zawierać elementu wymuszającego przepływ jako kluczowego napędu cyrkulacji. Z kolei schemat odpowiadający czystemu obiegowi wymuszonemu opiera się na pracy pompy i nie eksponuje rozwiązań typowych dla samoistnej cyrkulacji grawitacyjnej. Trzecia odpowiedź błędna zwykle przedstawia układ mieszany tylko pozornie (np. dodatkowy osprzęt, ale bez spełnienia warunku współdziałania obu mechanizmów w obiegu kotła).
Wskazówka egzaminacyjna: przy pytaniach "który schemat" warto najpierw nazwać cechy definicyjne pojęcia (tu: jednocześnie naturalny i wymuszony), a dopiero potem szukać ich na rysunku. To ogranicza ryzyko wyboru "najbardziej złożonego" schematu bez uzasadnienia.
