W schematach elektrycznych i elektronicznych (także dla fragmentów układów cyfrowych) kluczowa jest jednoznaczność połączeń oraz zgodność zapisu z przyjętymi zasadami dokumentacji. Poprawny rysunek powinien umożliwiać odczytanie bez domysłów: co jest połączone, gdzie znajduje się węzeł oraz jak przebiegają sygnały.
- Węzły i skrzyżowania: połączenie przewodów/sieci powinno być oznaczone w sposób czytelny (typowo kropką węzła), a skrzyżowanie bez połączenia nie może wyglądać jak połączenie. To najczęstsze źródło pomyłek montażowych i diagnostycznych.
- Symbole elementów: bramki, wejścia/wyjścia oraz inne elementy cyfrowe muszą być przedstawione standardowymi symbolami graficznymi, bez "autorskich" uproszczeń, które mogłyby zmieniać interpretację funkcji.
- Spójność zapisu: ten sam typ sygnału i połączeń powinien być rysowany w jednolity sposób (kierunek prowadzenia linii, unikanie zbędnych załamań, brak przypadkowych styków optycznych).
- Czytelność: poprawny schemat minimalizuje ryzyko błędnej interpretacji przez serwis i montaż (np. w szafie sterowniczej lub na płytce/wiązce w urządzeniu mechatronicznym).

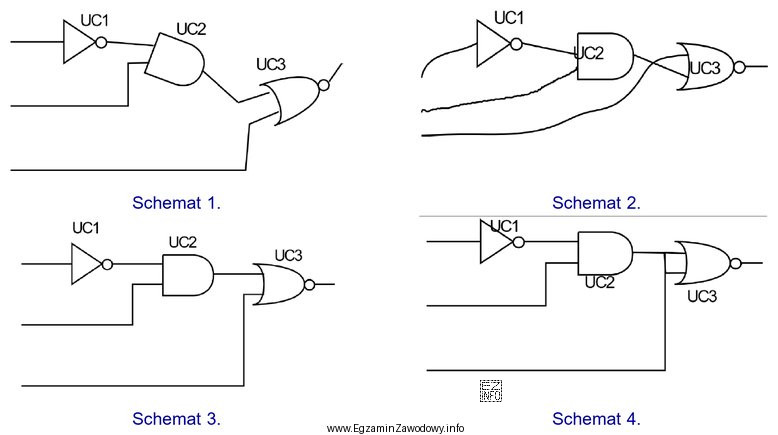

Odpowiedź "Schemat 3" jest poprawna, ponieważ przedstawia fragment układu zgodnie z tymi zasadami: połączenia są pokazane jednoznacznie, symbole są użyte konsekwentnie, a rysunek nie wprowadza niejasności co do tego, które linie są ze sobą elektrycznie połączone.
Pozostałe schematy są niepoprawne, gdy zawierają typowe błędy rysunkowe, takie jak: niejednoznaczne skrzyżowania przewodów, brak jednoznacznego oznaczenia węzłów, niespójne symbole lub prowadzenie linii sugerujące połączenie tam, gdzie go nie ma. Na egzaminie warto zawsze sprawdzić szczegóły w miejscach skrzyżowań oraz sposób oznaczenia połączeń.
