Na rysunkach technicznych stan/struktura geometryczna powierzchni jest przekazywana za pomocą znormalizowanych symboli. W praktyce chodzi o to, aby wykonawca wiedział, czy wolno i czy trzeba usuwać materiał z danej powierzchni (np. przez toczenie lub frezowanie), czy też powierzchnia ma pozostać w stanie uzyskanym wcześniej (np. po odlewaniu).

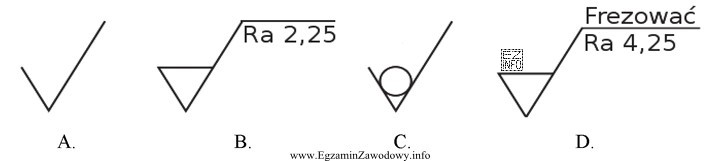

Odpowiedź "C" odpowiada symbolowi, w którym wewnątrz znaku (kształt "V") znajduje się okrąg. Ten element dodatkowy oznacza, że usuwanie materiału jest zabronione, czyli powierzchnia nie ma być obrabiana przez skrawanie. Jest to istotne np. dla powierzchni niekrytycznych, gdzie obróbka zwiększałaby koszt bez korzyści funkcjonalnej.
Dlaczego pozostałe symbole nie pasują do treści pytania?
- Symbol podstawowy (sam "V", jak w wariancie otwartym) nie wyklucza obróbki skrawaniem – informuje jedynie, że wymagany stan powierzchni ma być zapewniony, ale metoda nie jest określona. To częsta pułapka: brak okręgu nie oznacza "nie obrabiać".
- Symbol z poziomą kreską (wariant "zamknięty") wskazuje, że wymagane jest uzyskanie powierzchni z usuwaniem materiału (czyli obróbka skrawaniem lub inna metoda skrawająca). Jeśli dodatkowo podaje się Ra, to jest to konkretne wymaganie jakościowe, które typowo realizuje się obróbką.
- Symbol z opisem technologii (np. "Frezować") jeszcze wyraźniej oznacza, że powierzchnia ma być wykonana określoną metodą skrawania.
Wskazówka egzaminacyjna: najpierw rozpoznaj modyfikator symbolu (okrąg lub kreska), a dopiero potem analizuj ewentualne dopiski typu Ra czy nazwa operacji.
