Na rysunkach technicznych maszynowych chropowatość powierzchni podaje się za pomocą znaku chropowatości oraz wartości parametru (najczęściej Ra) zapisanej w sposób znormalizowany. Taki zapis jest wymaganiem jakościowym dla wykonawcy i kontroli jakości: określa, jak "gładka" ma być powierzchnia po wykonaniu.
Sformułowanie "uzyskanej dowolną obróbką" oznacza, że konstruktor wymaga osiągnięcia danej chropowatości, ale nie narzuca konkretnej metody wytwarzania (np. nie wskazuje wprost konieczności skrawania lub usuwania naddatku określoną techniką). W praktyce wykonawca może dobrać proces (toczenie, frezowanie, szlifowanie itp.) tak, aby spełnić wymaganą wartość parametru.

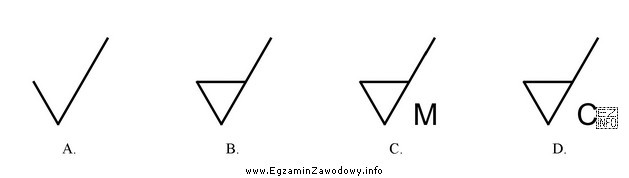

Poprawny znak w takim przypadku powinien zatem:
- być właściwym wariantem symbolu chropowatości dla ogólnego wymagania jakości powierzchni,
- mieć przy znaku prawidłowo zapisaną wartość parametru (np. Ra 1,6),
- nie zawierać elementów, które interpretacyjnie wymuszają konkretny sposób uzyskania powierzchni.
Typowe odpowiedzi błędne w tego typu zadaniach wynikają z mylenia wariantów symbolu: część znaków informuje o tym, że obróbka (np. z usuwaniem materiału) jest wymagana, inne mogą wskazywać pozostawienie powierzchni po procesie wytwarzania, a jeszcze inne bywają mylone z symbolami technologicznymi niezwiązanymi z chropowatością. Dodatkowo błędy powoduje niepoprawny zapis samej wartości (brak parametru, zła lokalizacja zapisu przy znaku, mylenie jednostek lub formatu).
W nauce do egzaminu warto ćwiczyć na rysunkach wykonawczych: rozpoznawanie symbolu, odczyt parametru (Ra/Rz) oraz zrozumienie, czy zapis jest tylko wymaganiem jakościowym, czy też ogranicza dopuszczalną metodę wykonania.
