KWALIFIKACJA ELE2 - CZERWIEC 2015 (test 2)



PYTANIE NR 11.

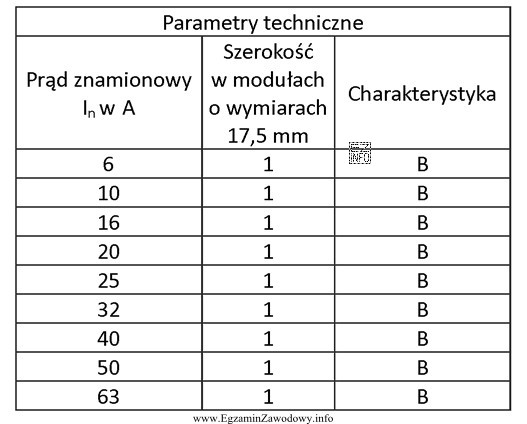

Których aparatów montowanych na szynie TH 35 dotyczą przedstawione w tabeli parametry techniczne?
Ilustracja przedstawia tabelę z parametrami technicznymi dotyczącymi aparatów montowanych na szynie TH 35, co jest związane
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłączniki nadprądowe rozpoznaje się po parametrach typowych dla zabezpieczeń zwarciowo-przeciążeniowych, takich jak prąd znamionowy (A), charakterystyka wyzwalania (np. B/C/D) i zdolność wyłączania. Transformatory opisuje się m.in. mocą (VA), styczniki kategoriami pracy, a RCD prądem różnicowym (mA).

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność identyfikacji aparatu modułowego montowanego na szynie TH 35 na podstawie zestawu parametrów technicznych podanych w tabeli. Dla wyłączników nadprądowych (MCB) charakterystyczne są dane związane z ochroną przed przeciążeniem i zwarciem, dlatego w dokumentacji i na obudowie najczęściej pojawiają się:

  • prąd znamionowy wyrażony w amperach (A),
  • charakterystyka wyzwalania (np. oznaczenia literowe odnoszące się do przebiegu czasowo-prądowego),
  • napięcie znamionowe,
  • zdolność wyłączania (parametr związany z przerywaniem prądu zwarciowego),
  • informacja o liczbie biegunów i sposobie montażu modułowego.

Odpowiedź "Wyłączników nadprądowych." pasuje wtedy, gdy tabela zawiera właśnie taki "pakiet" danych: wartości w A oraz oznaczenia typowe dla aparatów zabezpieczeniowych przeciwprzeciążeniowych/zwarciowych.

Pozostałe odpowiedzi są niezgodne z tym sposobem opisu:

  • "Transformatorów." – transformatory opisuje się m.in. mocą (często w VA), napięciami wejścia/wyjścia, częstotliwością, a nie charakterystyką wyzwalania czy zdolnością wyłączania.
  • "Styczników." – styczniki (także modułowe) mają parametry łączeniowe i eksploatacyjne, np. prądy/moc w określonych kategoriach pracy i napięcia cewek; nie są to typowe dane "zabezpieczeniowe" jak dla MCB.
  • "Wyłączników różnicowoprądowych." – kluczowe dla RCD są parametry związane z prądem różnicowym (zwykle w mA) oraz typem działania; jeśli tabela zamiast tego eksponuje cechy typowe dla ochrony nadprądowej, to nie pasuje do RCD.

W praktyce egzaminacyjnej warto zwracać uwagę na jednostki (A vs mA vs VA) oraz na rodzaj oznaczeń: jeśli pojawiają się cechy "wyzwalania nadprądowego", najczęściej chodzi o wyłącznik nadprądowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest szyna TH 35 i do czego służy w rozdzielnicy?
Szyna TH 35 (tzw. DIN) to standardowa szyna montażowa w rozdzielnicach. Służy do szybkiego i pewnego mocowania aparatury modułowej, np. zabezpieczeń i elementów sterowania. Dzięki temu montaż, demontaż i porządkowanie osprzętu jest łatwiejsze oraz bardziej powtarzalne.
Jakie parametry najczęściej identyfikują wyłącznik nadprądowy w tabeli danych?
Najczęściej są to parametry związane z ochroną przeciążeniowo-zwarciową: prąd znamionowy w amperach (A), oznaczenie charakterystyki wyzwalania (spotykane jako litera/typ), napięcie znamionowe oraz zdolność wyłączania. Taki zestaw wskazuje na aparat zabezpieczeniowy typu MCB.
Dlaczego wyłącznik różnicowoprądowy ma inne kluczowe parametry niż nadprądowy?
Wyłącznik różnicowoprądowy reaguje na prąd upływu, więc jego podstawowym parametrem jest prąd różnicowy zadziałania (często w mA) oraz typ działania. Wyłącznik nadprądowy chroni głównie przed przeciążeniem i zwarciem, dlatego opisuje się go prądem znamionowym (A) i cechami wyzwalania nadprądowego.
Jak odróżnić w danych technicznych stycznik modułowy od wyłącznika nadprądowego?
Stycznik jest aparatem łączeniowym, więc w danych częściej występują informacje o prądach/mocach łączeniowych w określonych warunkach pracy oraz parametry cewki sterującej. Wyłącznik nadprądowy ma parametry typowe dla zabezpieczenia: prąd znamionowy (A), charakterystyka wyzwalania i zdolność wyłączania.
Co oznacza prąd znamionowy (A) na aparacie modułowym?
Prąd znamionowy w amperach (A) to wartość, dla której aparat jest przeznaczony do normalnej pracy w określonych warunkach. Dla wyłącznika nadprądowego jest to podstawowa informacja do doboru zabezpieczenia do obwodu. Nie należy go mylić z prądem różnicowym (mA) charakterystycznym dla RCD.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu aparatury na TH 35?
Najczęstsze błędy to patrzenie tylko na "kształt" modułu i mylenie aparatów o podobnej obudowie, ignorowanie jednostek (A vs mA vs VA) oraz sugerowanie się jednym parametrem bez sprawdzenia reszty. Pomaga nawyk: zawsze sprawdź, czy parametry dotyczą zabezpieczania (MCB/RCD) czy łączenia/sterowania (stycznik).
Czy transformatory też montuje się na szynie TH 35 w rozdzielnicach?
Tak, istnieją transformatory (np. sterownicze lub zasilacze) w wykonaniu do montażu na szynie TH 35. Jednak ich dane techniczne zwykle opisują moce i napięcia (często także VA), a nie charakterystyki wyzwalania czy zdolność wyłączania. Dlatego analiza parametrów w tabeli jest kluczowa.
Kiedy w obiektach gazowniczych spotyka się aparaturę modułową na TH 35?
Aparatura na TH 35 jest powszechna w szafach sterowniczych i rozdzielnicach zasilających urządzenia pomocnicze: automatykę, telemetrię, napędy, ogrzewanie szaf, oświetlenie czy układy sygnalizacji. Technik gazownictwa często musi umieć rozpoznać podstawowe zabezpieczenia, aby zgłosić usterkę lub dobrać właściwy zamiennik.
Jak przygotować się do pytań z rozpoznawania aparatów na podstawie tabel parametrów?
Warto uczyć się "kluczy rozpoznawczych": MCB → A + charakterystyka wyzwalania + zdolność wyłączania; RCD → mA + typ działania; stycznik → parametry łączeniowe i cewka; transformator → napięcia i moc. Ćwicz na kartach katalogowych kilku producentów.
Jakie parametry w tabeli mogą wskazywać, że to jednak RCD, a nie MCB?
Jeśli w tabeli pojawia się prąd różnicowy zadziałania (najczęściej w mA) oraz informacje o typie działania RCD, to jest to silny sygnał, że chodzi o wyłącznik różnicowoprądowy. W MCB kluczowe są dane nadprądowe (A, charakterystyka wyzwalania, zdolność wyłączania), więc brak mA bywa wskazówką.
info

Około 51% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Wyłączniki nadprądowe rozpoznaje się po parametrach typowych dla zabezpieczeń zwarciowo-przeciążeniowych, takich jak prąd znamionowy (A), charakterystyka wyzwalania (np. B/C/D) i zdolność wyłączania."

Źródła:

  • EN 60715 (IEC 60715): Dimensions of low-voltage switchgear and controlgear – Standardized mounting rails for mechanical support of electrical devices in switchgear and controlgear installations
  • IEC/EN 60898-1: Electrical accessories – Circuit-breakers for overcurrent protection for household and similar installations – Part 1
  • IEC/EN 61008-1: Residual current operated circuit-breakers without integral overcurrent protection (RCCB) – Part 1

Materiały:

  • Katalogi producentów aparatury modułowej (wyłączniki nadprądowe, RCD, styczniki modułowe)
  • Podręczniki/opracowania z podstaw aparatury zabezpieczeniowej w instalacjach nN
  • Materiały szkoleniowe dotyczące budowy rozdzielnic i oznaczeń na aparatach modułowych
