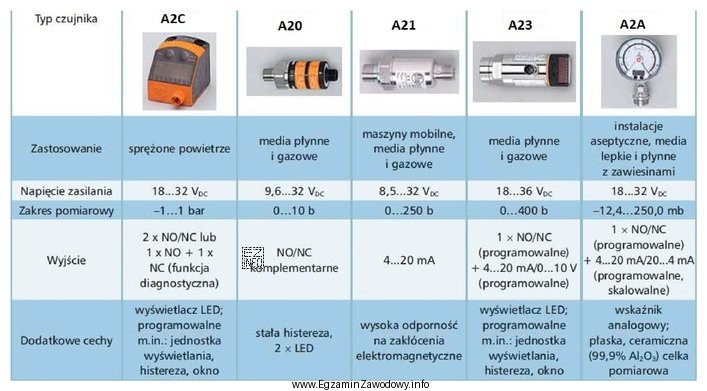

Pytanie sprawdza umiejętność identyfikowania elementów aparatury pomiarowej na podstawie kodów/oznaczeń stosowanych w dokumentacji układów automatyki. Kluczowe jest zwrócenie uwagi na pełny opis: chodzi o czujnik ciśnienia, który jest wyposażony we wskaźnik analogowy. Taki element łączy dwie funkcje: przekazuje sygnał pomiarowy do układu sterowania oraz umożliwia lokalny odczyt na obiekcie.
Dlaczego A2A jest poprawne?
W ramach konwencji oznaczeń użytej w zadaniu kod A2A odpowiada czujnikowi ciśnienia w wersji z analogowym wskaźnikiem. To właśnie warunek "ze wskaźnikiem analogowym" odróżnia go od czujników bez lokalnej indikacji lub od innych punktów pomiarowych.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- A23 – odnosi się do innego elementu lub wariantu, który nie odpowiada opisanemu zestawieniu funkcji (czujnik + wskaźnik analogowy).
- A20 – wskazuje inny kod urządzenia/punktu, niespełniający warunku wyposażenia w wskaźnik analogowy.
- A2C – mimo podobieństwa zapisu do A2A, jest to inny kod; mylenie tych oznaczeń to typowy błąd wynikający z heurystyki podobieństwa.
Wskazówka egzaminacyjna: w zadaniach opartych o kody i oznaczenia zawsze najpierw "filtruj" odpowiedzi po wyróżniku z treści (tu: wskaźnik analogowy), a dopiero potem porównuj warianty kodów. Unikniesz wyboru elementu właściwego funkcjonalnie tylko częściowo (np. sam czujnik bez lokalnej indikacji).
