W instalacji oświetleniowej przyczepy przewód masowy pełni rolę przewodu powrotnego: zamyka obwód elektryczny dla poszczególnych odbiorników (np. światła pozycyjne, kierunkowskazy, stop). Jeżeli masa jest przerwana, skorodowana lub ma słaby styk, lampy mogą nie świecić, świecić słabo albo działać "losowo" (np. przy włączeniu jednego światła pojawiają się objawy w innym obwodzie).

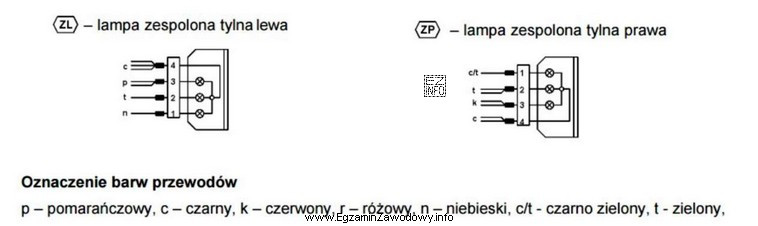

Odpowiedź "Czarnym." jest poprawna w odniesieniu do typowego oznaczania przewodu masowego w wiązkach stosowanych w tego typu instalacjach. Kolorystyka jest ważna praktycznie, bo pozwala szybciej:
- zidentyfikować przewód masy podczas naprawy lub wymiany lampy,
- sprawdzić ciągłość masy miernikiem,
- usunąć usterki wynikające z braku kontaktu na złączach i punktach masowych.
Pozostałe propozycje odpowiedzi nie są właściwe, bo kolory takie jak zielony, czerwony czy pomarańczowy są w praktyce częściej kojarzone z przewodami sygnałowymi lub zasilającymi określone funkcje oświetlenia, a nie z przewodem powrotnym (masą). Typowy błąd polega na wybieraniu "intuicyjnie" czerwonego jako elektrycznego zasilania lub utożsamianiu masy z dowolnym ciemnym przewodem bez sprawdzenia schematu.
Wskazówka egzaminacyjna i serwisowa: w realnej naprawie zawsze warto potwierdzić funkcję przewodu pomiarem (ciągłość do masy/ramy, spadek napięcia pod obciążeniem) oraz odnieść się do dokumentacji producenta, bo spotyka się różne rozwiązania kolorystyczne zależnie od wiązki i rocznika.
