Łącznik świecznikowy (zwany też szeregowym) służy do sterowania dwoma niezależnymi obwodami oświetlenia z jednego miejsca, przy czym ma wspólny punkt zasilania i dwa wyjścia (np. dwie sekcje żyrandola).

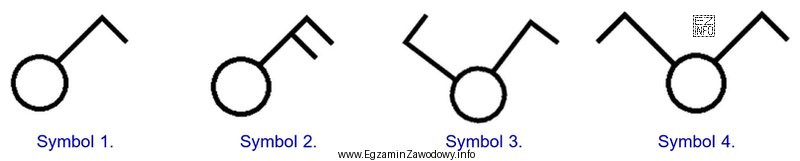

W schemacie ideowym kluczowa jest budowa symbolu: okrąg oznacza mechanizm łącznika, a sposób narysowania ramienia i kresek pokazuje liczbę torów/rozdzieleń. Dla łącznika świecznikowego występuje jedno ramię wychodzące z okręgu, a na nim dwie równoległe prostopadłe kreski ("wąsy"). To graficznie odpowiada idei: jeden dopływ fazy, dwa niezależnie załączane wyjścia.
Dlatego poprawna jest odpowiedź "Symbolem 2.", bo przedstawia ona dokładnie: jeden trzonek + dwa "wąsy".
Pozostałe odpowiedzi są nieprawidłowe, ponieważ opisują inne łączniki:
- "Symbolem 1." pokazuje jedno ramię i jedną kreskę, co odpowiada typowemu łącznikowi jednobiegunowemu (sterowanie jednym obwodem).
- "Symbolem 3." przedstawia układ dwóch ramion w kształcie V (dwa kierunki/połączenia), charakterystyczny dla łączników wielokierunkowych, a nie dla rozdzielenia jednego zasilania na dwa obwody.
- "Symbolem 4." jest wariantem symbolu z dwoma ramionami (również układ V), kojarzonym z funkcją schodową/krzyżową; nie odpowiada definicji łącznika świecznikowego, który ma jedno ramię i dwa "wąsy".
Wskazówka egzaminacyjna: nie sugeruj się liczbą klawiszy na osprzęcie, tylko strukturą symbolu. Dla świecznikowego szukaj zawsze: jednego ramienia i dwóch równoległych kresek na tym samym ramieniu.
