KWALIFIKACJA ELE2 - STYCZEŃ 2025

PYTANIE NR 10.
Którym symbolem graficznym oznacza się instalację prowadzoną na drabinkach kablowych?

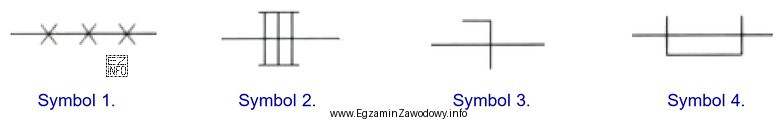

Ilustracja przedstawia cztery symbole graficzne, które mogą być używane w kontekście instalacji elektrycznych, szczególnie w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Drabinki kablowe przedstawia się symbolem naśladującym ich budowę: dwie równoległe "podłużnice" połączone poprzecznymi szczeblami na linii trasy.
W ilustracji taki znak ma "Symbol 2", dlatego wskazuje instalację prowadzoną na drabinkach kablowych.

Pełne wyjaśnienie:

W dokumentacji technicznej instalacji elektrycznych sposób prowadzenia przewodów rozpoznaje się po ikonie nałożonej na linię trasy kablowej. Dla drabinek kablowych charakterystyczna jest konstrukcja przypominająca drabinę: dwie równoległe belki połączone poprzecznymi szczeblami. Dlatego symbol drabinki jest zwykle rysowany jako "mini-drabina" umieszczona na linii trasy.

Odpowiedź "Symbolem 2." jest poprawna, ponieważ przedstawia dwie pionowe równoległe kreski połączone kilkoma poziomymi szczeblami, co jednoznacznie odpowiada drabince kablowej.

Pozostałe symbole odnoszą się do innych sposobów prowadzenia lub podparcia przewodów:

  • "Symbolem 4." jest błędne, bo znak przypomina przekrój korytka (kształt litery U o prostych kątach). Korytko to zamknięty/otwarty "kanał", a nie konstrukcja szczebelkowa.
  • "Symbolem 3." jest błędne, bo rysunek przypomina wspornik/uchwyt (element podparcia), a nie ciągłą drabinkę jako system nośny.
  • "Symbolem 1." jest błędne, ponieważ krzyżyki na linii nie odwzorowują cechy drabinki (szczebli) i w praktyce oznaczają inny typ prowadzenia/elementów na trasie niż drabinka.

Na egzaminie warto zapamiętać zasadę: symbol "drabiny" = drabinka kablowa, a symbol "U" = korytko. Takie rozróżnienie jest istotne, bo wybór systemu nośnego wpływa na montaż, dobór osprzętu i zgodność wykonania z projektem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Drabinka kablowa to system nośny do prowadzenia kabli, zbudowany z dwóch równoległych profili połączonych poprzecznymi szczeblami. Umożliwia mocowanie i porządkowanie przewodów na trasach, szczególnie przy większych wiązkach kabli i dłuższych odcinkach prowadzenia.
Najczęściej jest to linia trasy, na którą nałożono znak przypominający drabinę: dwie równoległe kreski połączone kilkoma poprzecznymi "szczeblami". Kluczowe są właśnie szczeble – odróżniają drabinkę od korytka (przekrój "U") i od pojedynczych uchwytów.
Symbole w dokumentacji technicznej często są intuicyjne: mają przypominać kształt i zasadę działania elementu. Drabinka kablowa ma konstrukcję szczebelkową, więc jej symbol pokazuje podłużnice i szczeble. To przyspiesza czytanie projektu i zmniejsza ryzyko pomyłki przy montażu.
Drabinka ma budowę otwartą (szczeble), co ułatwia wentylację i prowadzenie wielu kabli. Korytko ma formę "rynny" (przekrój litery U) i bardziej osłania przewody. Na rysunkach korytko bywa oznaczone symbolem przypominającym U, a drabinka symbolem ze szczeblami.
Tak, bo może prowadzić do zastosowania niewłaściwego systemu nośnego (np. korytka zamiast drabinki), co wpływa na nośność, sposób mocowania, ugięcia, organizację kabli i warunki chłodzenia. W konsekwencji instalacja może nie spełnić wymagań projektu lub założeń eksploatacyjnych.
Drabinki stosuje się zwykle wtedy, gdy trzeba prowadzić dłuższe odcinki i większą liczbę kabli w uporządkowany sposób. Uchwyty punktowe służą raczej do pojedynczych przewodów lub krótkich odcinków. W projekcie wybór wynika z obciążenia, trasy i wymagań montażowych.
W praktyce spotyka się odniesienia do norm dotyczących symboli graficznych (np. PN-EN 60617) oraz do norm określających wymagania dla systemów tras kablowych, w tym drabinek i korytek (np. PN-EN 61537). Na egzaminie ważniejsze jest jednak poprawne rozpoznanie symboli w legendzie.
Typowy błąd to patrzenie tylko na "dodatkowy kształt" na linii trasy bez analizy szczegółów. Drabinka ma szczeble, a korytko wygląda jak przekrój U. Częsty jest też pośpiech: wybór pierwszego skojarzenia bez porównania wszystkich symboli na rysunku.
Idea symbolu jest standardowa, ale w praktyce mogą występować warianty graficzne wynikające z programu CAD, legendy biura projektowego lub uproszczeń rysunkowych. Dlatego zawsze należy sprawdzić legendę oznaczeń w danym projekcie, a na egzaminie uważnie analizować cechy ikony.
Ćwicz czytanie rysunków: bierz krótkie fragmenty dokumentacji i dopasowuj symbole do elementów (drabinka, korytko, uchwyty). Ucz się rozpoznawania po cechach: szczeble = drabinka, przekrój U = korytko. Pomaga też samodzielne rysowanie symboli z pamięci.
info

To pytanie poprawnie rozwiązuje 53% zdających egzamin. trudne

Źródła:

  • PN-EN 60617 (IEC 60617), Graphical symbols for diagrams – baza symboli graficznych (odniesienie do standardu wskazanego w kontekście).
  • PN-EN 61537, Cable tray systems and cable ladder systems for cable management – wymagania dla systemów tras kablowych (odniesienie do standardu wskazanego w kontekście).

Materiały:

  • Katalogi i instrukcje producentów systemów tras kablowych (drabinki, korytka, wsporniki)
  • Zestawienia symboli stosowanych w dokumentacji instalacji elektrycznych (legendy projektowe)
  • Norma PN-EN 60617 (symbole graficzne) – przegląd i ćwiczenia rozpoznawania
