KWALIFIKACJA ELE2 - CZERWIEC 2022 (test 2)



PYTANIE NR 32.

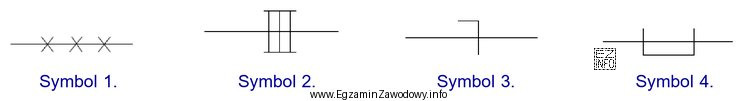

Którym symbolem graficznym oznacza się prowadzenie przewodów elektrycznych na drabinkach kablowych?
Którym symbolem graficznym oznacza się prowadzenie przewodów elektrycznych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol 2 przedstawia graficzne oznaczenie drabinki kablowej, co jest zgodne z powszechnie przyjętymi standardami w branży elektrycznej. Drabinka kablowa jest reprezentowana przez równoległe linie połączone poprzeczkami, co odpowiada wyglądowi symbolu 2. Pozostałe symbole nie odnoszą się do drabinek kablowych: symbol 1 to przewody na izolatorach, symbol 3 to przewód z jednym punktem mocowania, a symbol 4 to przewód z dwoma punktami mocowania.
