KWALIFIKACJA ELE2 - STYCZEŃ 2025 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

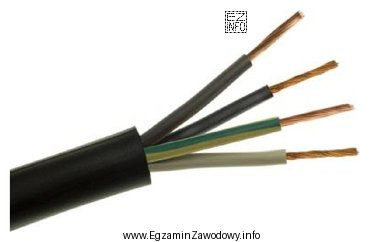

Na ilustracji przedstawiony jest przewód o czarnej powłoce zewnętrznej, który zawiera cztery żyły (koloru czarnego, brązowego, zielono-żółtego i niebieskiego). Symbol OWYżo oznacza przewód o izolacji i powłoce polwinitowej (O), wielożyłowy (W), z żyłą ochronną (Yo). Ten typ przewodu jest stosowany w instalacjach elektrycznych, szczególnie w instalacjach domowych i przemysłowych, gdzie wymagany jest przewód ochronny. Charakterystycznym elementem przewodu OWYżo jest obecność żyły ochronnej w kolorze zielono-żółtym, która jest widoczna na zdjęciu.

Pozostałe symbole oznaczają inne typy przewodów: YDY - przewód instalacyjny o izolacji i powłoce polwinitowej bez żyły ochronnej, YLgYp - przewód górniczy, LgY - przewód linka giętka jednożyłowa.
