Zacisk ochronny w centrali telefonicznej to miejsce, do którego przyłącza się przewód ochronny PE. Jego zadaniem nie jest "poprawa jakości sygnału", tylko bezpieczeństwo: umożliwienie samoczynnego wyłączenia zasilania przy uszkodzeniu izolacji oraz utrzymanie obudów i dostępnych części przewodzących na bezpiecznym potencjale.

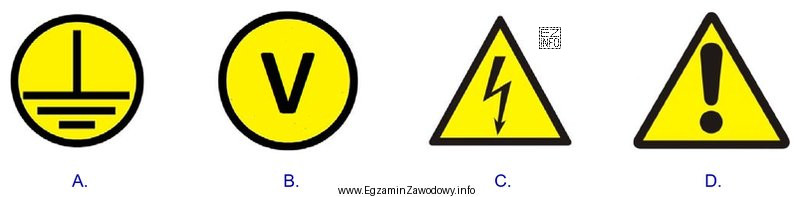

Dlatego taki zacisk powinien być oznaczony jednoznacznym, znormalizowanym symbolem ochronnego uziemienia (protective earth). W praktyce jest to symbol graficzny kojarzony z uziemieniem ochronnym (PE), stosowany na obudowach urządzeń, listwach zaciskowych i w dokumentacji technicznej.
Typowe błędy wynikają z telekomunikacyjnego kontekstu pracy urządzeń:
- Masa/0 V (odniesienie sygnałowe) bywa mylona z PE, ale spełnia inną funkcję i nie powinna zastępować przewodu ochronnego.
- Uziemienie funkcjonalne (np. dla ekranów, filtrów EMC) również nie jest tym samym co zacisk ochronny; jego oznaczenie może być podobne, ale sens i wymagania są inne.
- Ekran kabla może być łączony do obudowy/ziemi dla kompatybilności elektromagnetycznej, jednak nie jest to automatycznie zacisk PE.
Na egzaminie kluczowe jest rozpoznanie symbolu przypisanego do protective earth oraz świadomość, że pytanie dotyczy ochrony przeciwporażeniowej urządzenia, a nie połączeń sygnałowych.
