"Medium zasilające" siłownik to czynnik roboczy, który doprowadza energię do elementu wykonawczego i powoduje ruch tłoczyska. W praktyce mechatronicznej najczęściej spotyka się siłowniki pneumatyczne (sprężone powietrze) oraz hydrauliczne (olej hydrauliczny).

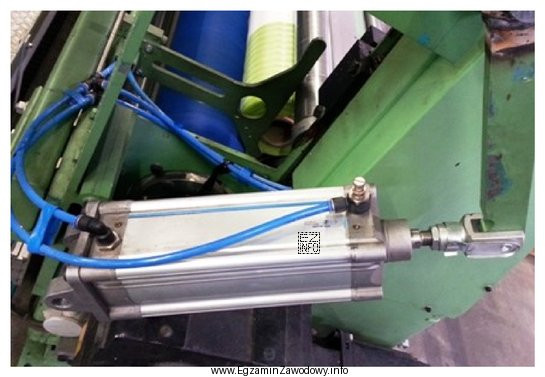

Odpowiedź "Sprężonym powietrzem." jest właściwa dla siłownika pneumatycznego. Taki siłownik współpracuje z układem przygotowania powietrza (filtr–reduktor–smarownica lub inne zestawy) oraz rozdzielaczami pneumatycznymi, a jego praca jest oparta o różnicę ciśnień powietrza w komorach cylindra.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Olejem hydraulicznym." – to medium charakterystyczne dla hydrauliki siłowej. Stosuje się je w układach o wysokich siłach i sztywności napędu; wymaga ono pomp, zbiornika i przewodów przystosowanych do pracy z cieczą. Jeżeli na rysunku przedstawiono siłownik pneumatyczny, wskazanie oleju jest błędne.
- "Roztworem poliglikolu." – nie jest typowym medium roboczym do zasilania standardowych siłowników przemysłowych w kontekście podstaw pneumatyki/hydrauliki. Taka odpowiedź pełni rolę dystraktora.
- "Energią elektryczną." – energia elektryczna zasila np. silniki elektryczne, cewki zaworów czy układy sterowania, ale sam siłownik pneumatyczny/hydrauliczny jest zasilany odpowiednio sprężonym powietrzem lub cieczą pod ciśnieniem. W układzie mechatronicznym elektryka może sterować zaworem, jednak medium robocze pozostaje pneumatyczne.
Wskazówka egzaminacyjna: gdy pytanie odwołuje się do rysunku, zwracaj uwagę na rodzaj przyłączy i typowe elementy towarzyszące (np. przewody pneumatyczne, symbole portów), bo to najczęściej przesądza o medium zasilającym.
