Na rysunkach technicznych wymagania dotyczące struktury geometrycznej powierzchni (w tym chropowatości) podaje się z użyciem znormalizowanych symboli. Kluczowe jest nie tylko wpisanie parametru (np. Ra lub Rz), ale też informacja, czy dopuszcza się usuwanie materiału, a więc czy powierzchnia ma być obrabiana skrawaniem.

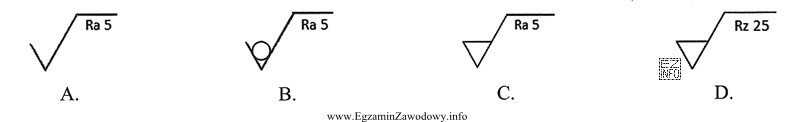

Poprawna odpowiedź: symbol z okręgiem w rozwidleniu nie służy do oznaczania powierzchni skrawanych. Okrąg jest znakiem "zakazu usunięcia materiału", co oznacza, że powierzchnia ma pozostać w stanie surowym uzyskanym z procesu wytwarzania (np. kucie, odlewanie, walcowanie). Taki zapis jest typowy dla tych fragmentów kutego ramienia korby, których nie wolno przetaczać/frezować, bo mogłoby to zmienić geometrię, osłabić element lub naruszyć założenia konstrukcyjne.
Dlaczego pozostałe odpowiedzi są nieprawidłowe jako wybór?
- Symbol podstawowy (bez dodatków) informuje o wymaganej strukturze powierzchni, ale nie narzuca sposobu wykonania. Może więc dotyczyć także powierzchni skrawanych, jeśli technologia zapewni wskazany parametr.
- Symbol z dodatkową kreską oznacza, że usunięcie materiału jest wymagane, czyli jest to typowe oznaczenie dla powierzchni skrawanych (toczenie, frezowanie, szlifowanie).
- Różnica Ra vs Rz dotyczy parametru opisu chropowatości (inny sposób charakteryzowania profilu), ale sama zmiana parametru nie oznacza zakazu skrawania. O tym decyduje dodatek w symbolu (kreska lub okrąg).
Wskazówka egzaminacyjna: zapamiętaj prosto: kreska = skrawać (usuwanie materiału wymagane), okrąg = nie skrawać (usuwanie materiału niedopuszczalne). Najczęstsza pomyłka to traktowanie okręgu jako "dodatkowego wymagania jakości", podczas gdy jest to informacja technologiczna o zakazie obróbki ubytkowej.
