W sterowniku PLC moduły wejść dyskretnych (cyfrowych) służą do odbioru sygnałów dwustanowych, np. z przycisków, krańcówek, czujników z wyjściem 0/1. Moduły wyjść dyskretnych (cyfrowych) służą do wysterowania elementów wykonawczych, np. cewek przekaźników, styczników, lamp sygnalizacyjnych czy elektrozaworów (również w trybie 0/1).
W tego typu zadaniach kluczowa jest umiejętność czytania oznaczeń na schemacie/rysunku zestawu PLC. Oznaczenia liczbowe nie są "uniwersalne" dla wszystkich sterowników – wynikają z konkretnej ilustracji (konkretnego układu i numeracji elementów). Dlatego poprawną odpowiedź uzyskuje się przez identyfikację, które elementy na rysunku odpowiadają modułom wejściowym i wyjściowym, a następnie odczyt ich numerów.

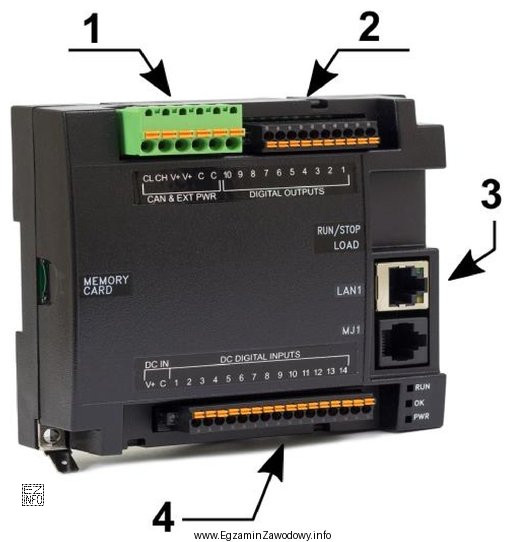

W przedstawionym układzie:
- moduł wejść cyfrowych jest oznaczony cyfrą 4,
- moduł wyjść cyfrowych jest oznaczony cyfrą 2.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Wejścia 2, wyjścia 1 – błędnie przypisuje numer do modułu o innej funkcji niż wejścia/wyjścia dyskretne.
- Wejścia 3, wyjścia 4 – miesza identyfikację modułów; dodatkowo przypisuje wyjścia do numeru odpowiadającego modułowi wejść.
- Wejścia 1, wyjścia 3 – wskazuje parę numerów, która nie odpowiada modułom I/O dyskretnym w danej konfiguracji.
Wskazówka egzaminacyjna: najpierw ustal funkcję modułu (wejścia vs wyjścia), dopiero potem spisz jego oznaczenie (cyfra/pozycja). To ogranicza pomyłki wynikające z samej numeracji.
