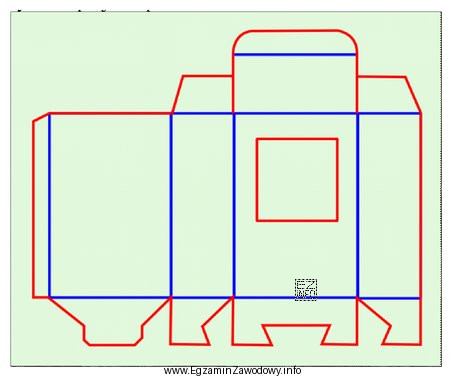

W projektowaniu opakowań kartonowych siatka wykrojnika pokazuje płaskie rozwinięcie pudełka przed złożeniem. Aby produkcja była możliwa, rysunek rozróżnia różne operacje technologiczne.
Sztancowanie to proces, w którym wykrojnik (narzędzie z nożami) wycina kształt z arkusza. Dlatego linie cięcia wyznaczają zewnętrzny kontur opakowania oraz wszelkie wewnętrzne otwory (np. okienko). W praktyce takie linie są rysowane jako ciągłe i często oznaczane kolorem czerwonym (lub czarnym), aby były jednoznaczne dla wykonawcy.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Bigowanie dotyczy zagięć: jest to przygotowanie rowka/zgniotu ułatwiającego składanie. Linie bigowania zwykle biegną wewnątrz obrysu, na łączeniach ścianek i klap, i bywają oznaczane innym kolorem (np. niebieskim) lub innym typem linii.
- Perforowanie tworzy linię ułatwiającą oderwanie elementu. Perforacja jest zwykle przedstawiana jako linia przerywana o specyficznym zapisie (krótkie odcinki), a nie jako pełny kontur kształtu.
- Falcowanie to fizyczne składanie materiału (zgięcie arkusza). Na siatce wykrojnika nie oznacza się falcowania jako linii cięcia; falcowanie jest operacją wykonawczą, a nie konturem wycinanym nożem.
Wskazówka egzaminacyjna: jeśli linia tworzy cały obrys kształtu lub zamknięty otwór w środku, najczęściej oznacza cięcie (sztancowanie). Linie przebiegające wewnątrz i dzielące siatkę na ścianki to zwykle bigowanie.
