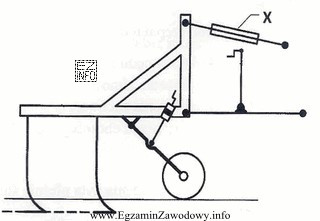

Pytanie dotyczy rozpoznania funkcji elementu regulacyjnego kultywatora oznaczonego literą "X" na schemacie. W praktyce regulacje narzędzi uprawowych dzieli się m.in. na:
- poziomowanie w płaszczyźnie podłużnej (ustawienie przodu i tyłu narzędzia względem kierunku jazdy),
- poziomowanie w płaszczyźnie poprzecznej (ustawienie lewej i prawej strony narzędzia),
- regulację głębokości pracy elementów roboczych (np. zębów), zwykle realizowaną przez koła podporowe, wał, układ podnośnika lub elementy nastawcze.
Odpowiedź "wypoziomowania narzędzia w płaszczyźnie podłużnej do ruchu maszyny" jest poprawna, gdy "X" wskazuje element służący do zmiany pochylenia narzędzia przód–tył. Taka regulacja jest ważna, bo wpływa na to, czy zęby/sekcje robocze zagłębiają się równomiernie na długości narzędzia oraz czy narzędzie nie "nurkowało" lub nie wynurzało się w trakcie pracy.
Odpowiedź "wypoziomowania narzędzia w płaszczyźnie poprzecznej do ruchu maszyny" opisuje inną czynność: wyrównanie lewego i prawego boku narzędzia. To ustawienie eliminuje sytuację, w której jedna strona pracuje głębiej od drugiej, ale nie dotyczy pochylenia przód–tył.
Odpowiedzi o "regulacji głębokości pracy zębów z prawej/lewej strony narzędzia" sugerują regulację jednostronną. Taki opis pasuje do rozwiązań, w których można niezależnie ustawić stronę prawą i lewą (np. przez koło podporowe, mechanizm nastawczy czy elementy ramy). Nie jest to jednak to samo co poziomowanie podłużne, które odnosi się do kierunku jazdy i pochylenia całego narzędzia.
Wskazówka egzaminacyjna: zawsze rozdzielaj w myśleniu trzy pojęcia: przód–tył (podłużnie), lewo–prawo (poprzecznie) oraz głębokość (ile cm pracują zęby). To pomaga unikać typowych pomyłek w zadaniach ze schematami maszyn.
