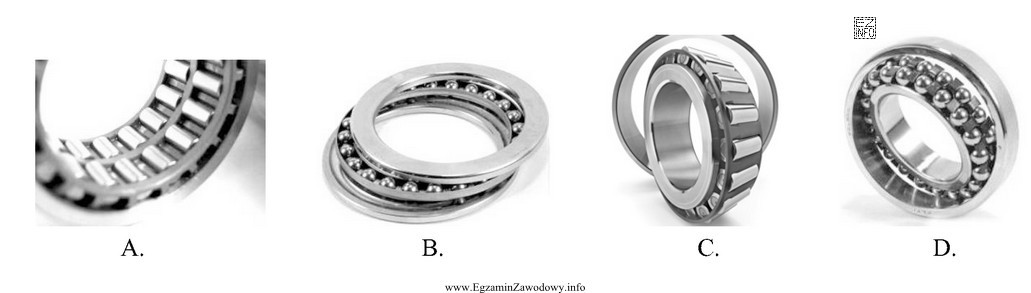

Łożysko kulkowe wzdłużne (często nazywane też kulkowym oporowym) jest łożyskiem tocznym przeznaczonym przede wszystkim do przenoszenia sił osiowych, czyli działających wzdłuż osi wału. To jest klucz do rozpoznania jego budowy na fotografii.
Cechy rozpoznawcze, które zwykle widać na zdjęciu:
- dwie podkładki/pierścienie (często przypominające "talerzyki") z bieżniami,
- między nimi kulki w koszyku,
- konstrukcja sugerująca, że elementy "dociskają się" osiowo, a nie pracują jak klasyczne łożysko promieniowe.
W odróżnieniu od łożysk kulkowych poprzecznych (promieniowych), które mają pierścienie o kształcie typowym dla osadzenia na wale i w oprawie i przenoszą głównie obciążenia promieniowe, łożysko wzdłużne ma geometrię nastawioną na przenoszenie docisku wzdłuż osi. Dlatego przy wyborze ze zdjęć należy szukać właśnie takiej "oporowej" konstrukcji.
Dlaczego pozostałe typy mogą mylić?
- Łożysko kulkowe poprzeczne też ma kulki, ale jego pierścienie i bieżnie są ukształtowane pod obciążenia promieniowe, a całość wygląda bardziej jak "zamknięty pierścień" do osadzenia w oprawie.
- Łożysko stożkowe lub wałeczkowe ma elementy toczne inne niż kulki (wałeczki/stożki), więc przy uważnym oglądzie widać różnicę.
- Łożysko igiełkowe ma bardzo cienkie wałeczki ("igły"), zwykle nie wygląda jak układ dwóch podkładek z kulkami.
W praktyce umiejętność rozpoznawania łożysk jest potrzebna przy montażu węzłów łożyskowych, doborze części zamiennych oraz diagnostyce: zastosowanie łożyska nieodpowiedniego do kierunku obciążeń często prowadzi do przyspieszonego zużycia.
