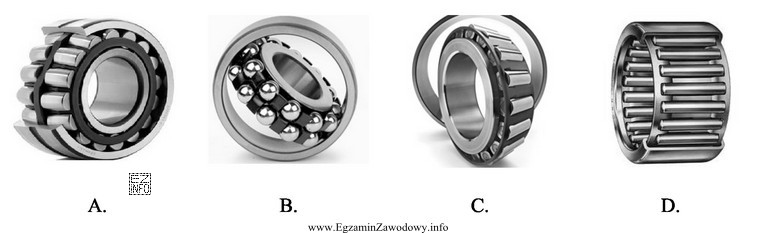

"Łożysko toczne z elementami baryłkowymi" oznacza łożysko, w którym elementy toczne nie są kulkami, tylko wałeczkami baryłkowymi (o kształcie zbliżonym do beczułki). Taki element ma boki wyraźnie wypukłe, a jego średnica zmienia się wzdłuż długości – to najważniejsza cecha rozpoznawcza na zdjęciu.
Dlaczego odpowiedź "A" jest poprawna?
Ponieważ na tej fotografii elementy toczne mają kształt baryłkowaty: nie są idealnie okrągłe jak kulki i nie mają równoległych ścianek bocznych jak wałeczki walcowe. To właśnie cecha definicyjna łożysk baryłkowych.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Odpowiedzi przedstawiające kulki są błędne, bo elementy kulkowe są idealnie sferyczne i "punktowo" stykają się z bieżnią (w praktyce w małym obszarze), a w pytaniu wymagane są elementy baryłkowe.
- Odpowiedzi z wałeczkami walcowymi są błędne: wałeczki walcowe mają stałą średnicę i proste boki (tworząca jest linią prostą), więc na zdjęciu wyglądają jak "rurki/rolki" bez beczułkowatego wybrzuszenia.
- Odpowiedzi z wałeczkami stożkowymi również nie pasują: stożkowe są wyraźnie "zwężane" w jedną stronę, a baryłkowe są symetrycznie wypukłe.
Wskazówka egzaminacyjna: gdy masz wątpliwość, skup się na kształcie pojedynczego elementu tocznego (najlepiej na tym, który jest najlepiej widoczny) i odpowiedz sobie na pytanie: czy jego bok jest prosty (walcowy), zwężany (stożkowy), czy wypukły jak beczułka (baryłkowy). To zwykle wystarcza do poprawnej identyfikacji na fotografii.
