KWALIFIKACJA PGF1 + PGF2 - CZERWIEC 2015

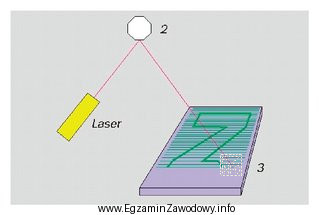

W naświetlarce laserowej (CtP) wiązka lasera musi zostać poprowadzona tak, aby punkt naświetlający przemieszczał się po powierzchni płyty i tworzył obraz rastrowy/bitmapowy. Do tego potrzebny jest układ optyczny odchylający wiązkę, najczęściej realizowany przez element skanujący (lustro) współpracujący z pozostałymi osiami ruchu urządzenia.

Dlaczego "wiruje" jest poprawne?
Ruch obrotowy lustra pozwala na bardzo szybkie i powtarzalne odchylanie wiązki w jednej osi skanowania. Dzięki temu w krótkim czasie powstają kolejne linie naświetlenia, a obraz budowany jest punkt po punkcie. W praktyce jest to typowy sposób realizacji skanowania wiązki w urządzeniach laserowych.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "jest nieruchome" – nieruchome lustro nie skanowałoby wiązki; punkt lasera pozostawałby w jednym miejscu (lub wymagałby innego elementu do odchylania), co nie odpowiada funkcji lustra skanującego w tym procesie.
• "obraca się krokowo" – skanowanie obrazu wymaga płynnego, bardzo szybkiego odchylania wiązki; ruch "krokowy" kojarzy się raczej z pozycjonowaniem, a nie z ciągłym rysowaniem linii skanu o wysokiej rozdzielczości.
• "przesuwa się poziomo" – liniowy przesuw poziomy dotyczy zwykle stołu, głowicy lub płyty, a nie lustra. Lustro w układzie optycznym odpowiada za zmianę kierunku wiązki, a nie za mechaniczny przesuw wzdłuż prowadnic.

Wskazówka egzaminacyjna: gdy w pytaniu pojawia się "lustro" w torze lasera, myśl o funkcji odchylania wiązki (skanowanie), a nie o ruchu materiału lub karetki. To pomaga odróżnić elementy optyki od osi transportu płyty.
