KWALIFIKACJA ELM3 - CZERWIEC 2017 (test 2)



PYTANIE NR 13.
Maksymalne natężenie przepływu dla pompy hydraulicznej, której dane katalogowe zamieszczono w ramce, wynosi

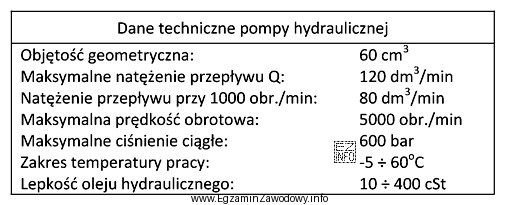

Ilustracja przedstawia tabelę z danymi technicznymi pompy hydraulicznej, co jest istotne w kontekście egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Maksymalne natężenie przepływu należy odczytać bezpośrednio z danych katalogowych pompy podanych w ramce (wartość Qmax). Spośród podanych odpowiedzi tylko 120 dm3/min odpowiada wskazanej w katalogu wartości maksymalnej; pozostałe liczby nie są wartością graniczną dla tej pompy.

Pełne wyjaśnienie:

W hydraulice siłowej natężenie przepływu (często oznaczane jako Q) opisuje, jaką objętość cieczy pompa może przetłoczyć w jednostce czasu. W kartach i ramkach katalogowych dla pomp spotyka się zwykle kilka wartości, np. przepływ w warunkach nominalnych oraz przepływ maksymalny (Qmax) wynikający z dopuszczalnych parametrów pracy.

W tym zadaniu kluczowe jest słowo "maksymalne". Oznacza ono, że nie wybieramy wartości typowej ani minimalnej z zakresu, tylko najwyższą dopuszczalną wartość przepływu podaną w danych katalogowych. Poprawna jest odpowiedź "120 dm3/min", ponieważ odpowiada maksymalnemu natężeniu przepływu wskazanemu w ramce.

Dlaczego pozostałe propozycje są nieprawidłowe?

  • "80 dm3/min" oraz "40 dm3/min" to wartości niższe, które mogą odpowiadać innym wariantom pracy (np. mniejszej prędkości obrotowej, innemu rozmiarowi pompy) albo wartościom z innego wiersza/kolumny tabeli, ale nie spełniają warunku "maksymalne".
  • "200 dm3/min" jest wartością wyższą od maksymalnej podanej w danych i byłaby sprzeczna z ograniczeniami katalogowymi pompy w tym zadaniu.

Wskazówka egzaminacyjna: zawsze szukaj w ramce dokładnie tego parametru, o który pyta polecenie (tu: Qmax), oraz sprawdzaj jednostkę (dm3/min). Wiele błędów wynika z odruchowego wyboru liczby "z grubsza pasującej" bez weryfikacji, czy jest to wartość maksymalna.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza natężenie przepływu pompy hydraulicznej?
Natężenie przepływu (Q) to objętość cieczy, jaką pompa może przetłoczyć w jednostce czasu. W praktyce mówi, jak "szybko" układ może zasilać siłowniki lub silniki hydrauliczne. Parametr podaje się m.in. w dm3/min (czyli litrach na minutę).
Jak znaleźć w katalogu wartość maksymalnego przepływu Qmax?
Najpierw odszukaj w ramce/tabeli oznaczenie Qmax lub opis "maksymalny przepływ". Następnie sprawdź jednostkę i wybierz wartość graniczną (najwyższą dopuszczalną). Uważaj, by nie pomylić jej z przepływem nominalnym lub z wartością dla innej prędkości obrotowej.
Dlaczego pytanie podkreśla słowo "maksymalne" natężenie przepływu?
Bo w danych katalogowych często występuje kilka przepływów (np. minimalny, nominalny, maksymalny albo wartości dla różnych warunków pracy). Słowo "maksymalne" wymusza wybór dokładnie tej najwyższej dopuszczalnej wartości, a nie liczby "typowej" czy pierwszej napotkanej w tabeli.
Czy dm3/min to to samo co l/min?
Tak, 1 dm3 to 1 litr, więc dm3/min i l/min są równoważne. Na egzaminie kluczowe jest jednak trzymanie się jednostki podanej w zadaniu i niezmienianie wartości bez potrzeby. Pomyłki zwykle wynikają z nieuwagi, nie z przeliczeń.
Jakie błędy najczęściej robi się przy odczycie danych katalogowych pomp?
Najczęstsze to: wybór przepływu nominalnego zamiast maksymalnego, pomylenie wiersza/kolumny w tabeli, zignorowanie jednostki oraz odczyt parametru innego niż wymagany (np. ciśnienia zamiast przepływu). Pomaga podkreślenie w treści, czego dokładnie szukasz: Qmax.
Kiedy w praktyce mechatronik potrzebuje znać maksymalny przepływ pompy?
Podczas doboru pompy do układu, diagnozowania spadku wydajności, modernizacji instalacji lub wymiany elementów na zamienniki. Qmax pomaga ocenić, czy pompa może zapewnić wymagany przepływ przy danej konfiguracji, zanim pojawią się ograniczenia wydajnościowe układu.
Jak odróżnić przepływ maksymalny od przepływu nominalnego w danych pompy?
Przepływ nominalny bywa opisany jako "nominalny", "znamionowy" albo podany dla typowych warunków pracy. Przepływ maksymalny jest zwykle oznaczony jako Qmax lub opisany wprost jako "maksymalny". Jeśli w ramce jest kilka wartości, szukaj jednoznacznego opisu parametru, nie tylko największej liczby.
Czy maksymalny przepływ zawsze oznacza najszybszą pracę siłownika?
Nie zawsze. Prędkość siłownika zależy także od jego pola powierzchni, nastaw zaworów (dławienia), spadków ciśnienia i obciążenia. Qmax mówi jedynie, jaką wydajność pompa może dostarczyć w granicach dopuszczalnych warunków. Układ może ograniczać przepływ niezależnie od możliwości pompy.
Dlaczego w odpowiedziach mogą pojawić się wartości 40, 80 i 120 dm3/min?
Takie liczby często odpowiadają różnym wariantom lub punktom pracy: innemu rozmiarowi pompy, innej prędkości obrotowej albo wartościom z różnych pól tabeli. Zadanie sprawdza, czy potrafisz wskazać konkretnie parametr "maksymalny" dla opisanej pompy, a nie dowolną sensowną liczbę.
Jak szybko rozwiązać takie zadanie na egzaminie bez liczenia?
Skup się na trzech krokach: (1) znajdź w ramce parametr przepływu (Q), (2) upewnij się, że jest to wartość "maksymalna" (Qmax), (3) porównaj z odpowiedziami i wybierz identyczną wartość z poprawną jednostką. Nie wykonuj przeliczeń, jeśli nie są wymagane.
info

To pytanie poprawnie rozwiązuje 61% zdających egzamin. średnie

Według specjalistów z branży: "Maksymalne natężenie przepływu należy odczytać bezpośrednio z danych katalogowych pompy podanych w ramce (wartość Qmax)."

Materiały:

  • Podręczniki i skrypty z hydrauliki siłowej (dział: pompy i parametry katalogowe)
  • Karty katalogowe producentów pomp hydraulicznych (ćwiczenia z odczytu Q/Qmax)
  • Materiały szkolne z czytania dokumentacji technicznej i oznaczeń parametrów
