KWALIFIKACJA MTL3 - STYCZEŃ 2020



PYTANIE NR 3.

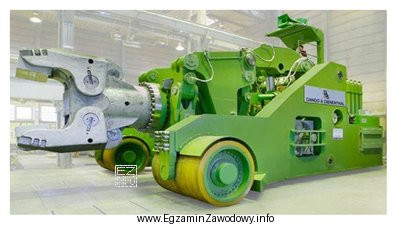

Maszyna pomocnicza przedstawiona na rysunku to
Ilustracja przedstawia maszynę przemysłową, która jest manipulatorem kuźniczym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Manipulator kuźniczy to maszyna pomocnicza w kuźni służąca do chwytania, podtrzymywania, obracania i ustawiania rozgrzanej odkuwki przy prasie lub młocie.
Suwnica i dźwig służą głównie do podnoszenia i transportu, a wózek podnośnikowy – do przewozu ładunków na widłach, bez precyzyjnej manipulacji detalem.

Pełne wyjaśnienie:

Manipulator kuźniczy jest typową maszyną pomocniczą stosowaną w kuźniach. Jego zadaniem jest manipulowanie odkuwką (często rozgrzaną): chwytanie, podtrzymywanie, obracanie oraz dokładne ustawianie materiału w strefie roboczej młota lub prasy. Kluczowa jest tu nie tylko możliwość uniesienia ładunku, ale też kontrola położenia i orientacji detalu podczas kolejnych uderzeń/zgniotów.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Suwnica pomostowa służy przede wszystkim do podnoszenia i przemieszczania ładunków w obrębie hali po torowisku. Zapewnia transport pionowy i poziomy, ale nie jest przeznaczona do precyzyjnego "prowadzenia" odkuwki w procesie kucia.
  • Dźwig samojezdny (żuraw samochodowy) jest urządzeniem mobilnym do prac przeładunkowych i montażowych. Jego typowym środowiskiem jest plac lub budowa; nie jest to charakterystyczna maszyna pomocnicza stanowiska kuźniczego.
  • Wózek podnośnikowy jest przeznaczony do podnoszenia i transportu ładunków na widłach (np. palet) w logistyce wewnętrznej. Nie zapewnia chwytu i precyzyjnego obracania odkuwki w sposób wymagany przy kuciu.

Wskazówka egzaminacyjna: gdy na rysunku widzisz urządzenie "pracujące" razem z prasą/młotem i umożliwiające ustawianie elementu w trakcie obróbki plastycznej, najczęściej chodzi o manipulator kuźniczy, a nie o ogólne urządzenie dźwignicowe do transportu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest manipulator kuźniczy i do czego służy?
Manipulator kuźniczy to maszyna pomocnicza w kuźni przeznaczona do chwytania i prowadzenia odkuwki. Umożliwia jej podtrzymanie, obrót i ustawienie względem narzędzi prasy lub młota, tak aby operator mógł bezpiecznie i precyzyjnie realizować kolejne operacje kucia.
Jak odróżnić manipulator kuźniczy od suwnicy na rysunku?
Manipulator zwykle ma element chwytający (np. kleszcze/uchwyt) i jest "sprzężony funkcją" ze stanowiskiem kucia (ustawianie detalu). Suwnica pomostowa porusza się po torach w hali i podnosi ładunek na haku, służąc głównie do transportu, a nie do obróbki odkuwki.
Dlaczego w kuźni nie zastępuje się manipulatora dźwigiem samojezdnym?
Dźwig samojezdny jest projektowany do prac przeładunkowych i montażowych, a nie do ciągłej, precyzyjnej manipulacji rozgrzanym detalem przy prasie. W kuźni liczą się powtarzalność, dokładne ustawienie odkuwki i praca w strefie gorącej, do czego lepiej nadaje się manipulator.
Jaką funkcję pełni maszyna pomocnicza w procesie kucia?
Maszyna pomocnicza wspiera maszynę podstawową (np. prasę kuźniczą) przez dostarczenie i ustawienie materiału. W praktyce oznacza to skrócenie czasu między uderzeniami/zgniotami, poprawę bezpieczeństwa oraz zmniejszenie ryzyka błędów ustawienia odkuwki, które wpływają na jakość wyrobu.
Co najczęściej myli się z manipulatorem kuźniczym na egzaminie?
Najczęściej mylone są urządzenia "podnoszące": suwnica pomostowa oraz dźwig. Błąd wynika z patrzenia tylko na możliwość uniesienia ładunku, a nie na funkcję procesu. Manipulator wyróżnia się tym, że służy do prowadzenia i obracania odkuwki w trakcie kucia, nie tylko do jej transportu.
Jakie są typowe zadania manipulatora przy prasie kuźniczej?
Typowe zadania to: pobranie rozgrzanego wsadu, przemieszczenie go do strefy roboczej, ustawienie w matrycy/narzędziach, wykonanie obrotu lub przesunięcia między kolejnymi zgniotami oraz odłożenie odkuwki po zakończeniu operacji. To zadania wymagające kontroli położenia detalu.
Czy wózek podnośnikowy może być maszyną pomocniczą w kuźni?
Wózek podnośnikowy może pomagać w logistyce (transport palet, pojemników, oprzyrządowania), ale zwykle nie zastępuje manipulatora na stanowisku kucia. Nie zapewnia bezpiecznego chwytu i precyzyjnego obracania rozgrzanego elementu przy młocie/prasie, co jest kluczowe w obróbce plastycznej.
Jakie cechy rysunku wskazują na urządzenie do manipulacji odkuwką?
Wskazówką są elementy chwytające (uchwyt, kleszcze), konstrukcja umożliwiająca obrót detalu oraz ustawienie w osi narzędzi. Jeśli urządzenie wygląda na zaprojektowane do prowadzenia jednego elementu w pobliżu prasy lub młota, to zwykle jest to manipulator, a nie ogólne urządzenie dźwignicowe.
Kiedy stosuje się suwnicę pomostową zamiast manipulatora?
Suwnicę stosuje się przede wszystkim do transportu ciężkich ładunków w obrębie hali: załadunku/rozładunku, odkładania wsadu, przemieszczania narzędzi, form czy dużych elementów. Gdy celem jest tylko przemieszczenie i podniesienie ładunku, a nie precyzyjna obróbka odkuwki, suwnica jest właściwsza.
Jak przygotować się do rozpoznawania maszyn pomocniczych na rysunkach?
Ucz się przez porównywanie: wypisz cechy suwnicy, żurawia, wózka i manipulatora (sposób poruszania, chwytak/hak, typowe miejsce pracy). Oglądaj zdjęcia z kuźni i czytaj opisy DTR dla urządzeń w zakładzie. Na egzaminie szukaj funkcji: transport czy manipulacja odkuwką.
info

Około 46% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Manipulator kuźniczy to maszyna pomocnicza w kuźni służąca do chwytania, podtrzymywania, obracania i ustawiania rozgrzanej odkuwki przy prasie lub młocie."

Źródła:

  • Wikipedia: "Suwnica" – https://pl.wikipedia.org/wiki/Suwnica (dostęp: 2026-02-18)
  • Wikipedia: "Wózek widłowy" – https://pl.wikipedia.org/wiki/W%C3%B3zek_wid%C5%82owy (dostęp: 2026-02-18)
  • Wikipedia: "Dźwig" – https://pl.wikipedia.org/wiki/D%C5%BAwig (dostęp: 2026-02-18)

Materiały:

  • Instrukcje/DTR producentów manipulatorów kuźniczych używanych w danym zakładzie (część: budowa i przeznaczenie)
  • Materiały dydaktyczne z technologii kucia oraz wyposażenia kuźni (maszyny podstawowe i pomocnicze)
  • Katalogi i opisy urządzeń transportu bliskiego (suwnice, żurawie, wózki) do porównania cech konstrukcyjnych
