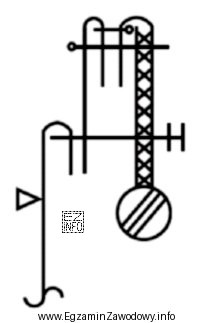

Zadanie polega na odczytaniu symboli graficznych maszyn szwalniczych umieszczonych w schemacie węzła technologicznego. W praktyce technologii odzieży takie schematy służą do zaplanowania kolejności operacji i doboru maszyn (parku maszynowego) do wykonania konkretnego fragmentu wyrobu.
W przedstawionym schemacie można rozpoznać trzy różne oznaczenia:
- Stębnówka – symbolizowana przez trójkąt umieszczony na pionowej linii. Stębnówka wykonuje typowe szwy łączące i przeszycia ściegiem stębnowym (dwunitkowym), dlatego często pojawia się w węzłach technologicznych jako maszyna podstawowa do zszywania elementów.
- Overlock (owerlok) – oznaczony jako prostokątny element wypełniony krzyżykami (X). Overlock służy do obrzucania i zabezpieczania brzegów materiału przed strzępieniem oraz do wykonywania szwów o charakterze obrzucającym.
- Maszyna łańcuszkowa – wskazywana przez haczykowaty znak w kształcie "S" oraz łukowate pętle/połączenia. Ta maszyna wykonuje ścieg łańcuchowy i bywa używana w operacjach wymagających takiego rodzaju ściegu.
Dlatego poprawny dobór maszyn to: overlock, stębnówka, maszyna łańcuszkowa, bo dokładnie te symbole są obecne na rysunku.
Pozostałe propozycje są błędne z typowych powodów:
- Odpowiedzi zawierające zygzagówkę nie pasują, ponieważ na schemacie nie ma symbolu linii zygzakowatej, która jest kluczową cechą tej maszyny w oznaczeniach.
- Odpowiedzi zawierające podszywarkę są nietrafne, bo jej oznaczenie wiąże się ze ściegiem podkładkowym i inną symboliką niż pokazane tu pętle/haczyk charakterystyczne dla ściegu łańcuszkowego.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi warto "odfiltrować" nazwy maszyn i skupić się na cechach symbolu (wypełnienie krzyżykami, kształt zakończeń, pętle), bo to one jednoznacznie identyfikują maszynę.
