W wyciskaniu (ekstruzji) hydrostatycznym wsad jest odkształcany plastycznie pod działaniem bardzo wysokiego ciśnienia medium, a materiał wypływa przez otwór narzędzia kształtującego. Tym narzędziem jest matryca (często nazywana też dyszą/otworem matrycowym w ujęciu funkcjonalnym) i jej kluczową cechą jest to, że:
- znajduje się w strefie wylotu materiału,
- ma profil/otwór nadający przekrój wyrobu,
- pracuje jako element obciążony naciskami i tarciem, dlatego jej stan wpływa na jakość powierzchni i wymiary.

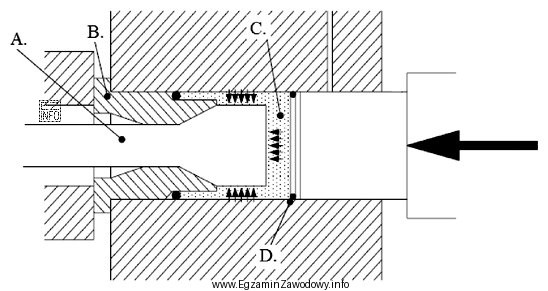

Na schematach urządzeń do wyciskania hydrostatycznego matryca jest zwykle rysowana jako element z otworem o zadanym kształcie, umieszczony na końcu drogi przepływu materiału. W tym zadaniu, zgodnie z oznaczeniami na przedstawionym schemacie, matryca została opisana literą "B", więc odpowiedź "B" jest poprawna.
Dlaczego pozostałe odpowiedzi są błędne? Litery "A", "C" i "D" odnoszą się do innych części układu (np. elementów wytwarzających/utrzymujących ciśnienie, prowadzących wsad lub zamykających komorę). Takie elementy mogą znajdować się blisko matrycy na rysunku, ale nie spełniają funkcji nadawania ostatecznego przekroju. Typowym błędem jest wskazanie komory lub tłoka, bo są większe i bardziej widoczne, jednak to matryca jest narzędziem kształtującym.
Wskazówka egzaminacyjna: gdy rozpoznajesz matrycę na schemacie procesu wyciskania, szukaj miejsca, gdzie materiał opuszcza układ i gdzie musi przejść przez najmniejszy przekrój formujący wyrób.
