KWALIFIKACJA ELM3 - STYCZEŃ 2017 (test 2)



PYTANIE NR 17.

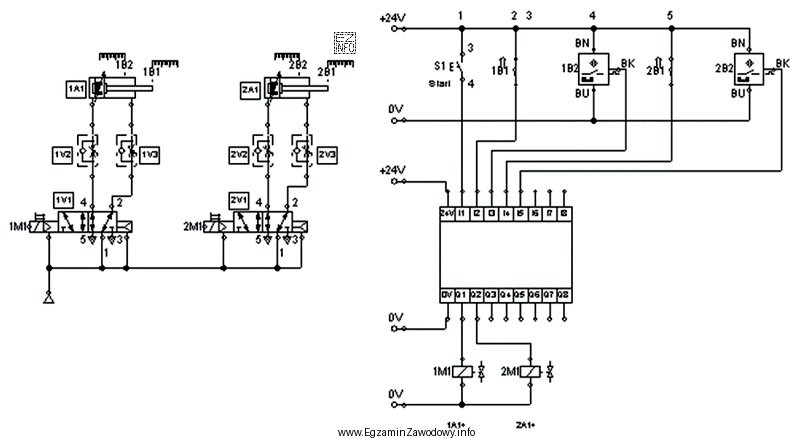

Które media zasilające należy doprowadzić do układu mechatronicznego przedstawionego na schematach?
Które media zasilające należy doprowadzić do ukł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektrycznego i pneumatycznego widocznych na zdjęciu, można zauważyć, że układ wykorzystuje elektrozawory sterowane napięciem 24 V DC (oznaczone jako +24V i 0V na schemacie elektrycznym). Ponadto, obecność symboli typowych dla elementów pneumatycznych (jak zawory) sugeruje użycie sprężonego powietrza jako medium zasilającego. Nie ma na schemacie wskazań na użycie oleju hydraulicznego ani napięcia AC.
