Minimalny zewnętrzny promień skrętu jest parametrem manewrowym maszyny, który opisuje, jak ciasny łuk może wykonać walec przy maksymalnym skręcie, patrząc na tor ruchu najbardziej wysuniętego na zewnątrz punktu obrysu maszyny. W praktyce mówi to operatorowi, ile miejsca potrzeba do zawracania i manewrowania na wąskich odcinkach robót.
W zadaniu warto zwrócić uwagę na trzy elementy:
- "minimalna" – na rysunkach/specyfikacjach mogą występować różne promienie (np. dla różnych trybów lub wersji); wybiera się najmniejszy podany dla zewnętrznego toru,
- "zewnętrznego" – nie jest to promień wewnętrzny (po stronie skrętu) ani promień do osi maszyny; to promień po stronie zewnętrznej łuku,
- jednostki – wynik jest w milimetrach, więc należy porównywać wartości w tym samym rządzie wielkości.

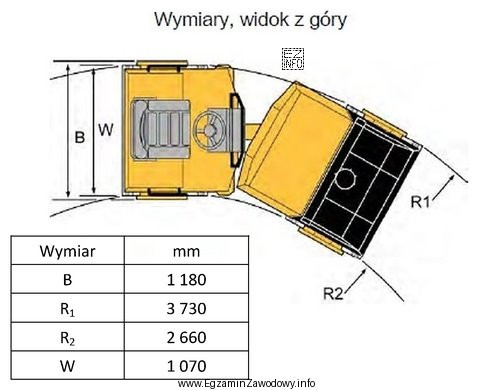

Odpowiedź "3 730 mm" jest prawidłowa, ponieważ odpowiada wartości minimalnego promienia zewnętrznego odczytanej z rysunku walca.
Pozostałe propozycje są błędne typowo z następujących powodów:
- "2 660 mm" – często takie wartości odpowiadają innemu promieniowi (np. wewnętrznemu) albo promieniowi mierzonymu do innego punktu odniesienia niż zewnętrzny obrys.
- "1 180 mm" – jest podejrzanie mała jak na zewnętrzny promień skrętu walca; może wynikać z odczytu wymiaru pomocniczego (np. odległości/odsunięcia) zamiast promienia skrętu.
- "1 070 mm" – analogicznie, typowy błąd to pomylenie oznaczeń na rysunku i przepisanie wartości, która nie opisuje promienia zewnętrznego (np. promienia elementu konstrukcyjnego lub innej geometrii).
Wskazówka egzaminacyjna: przed wyborem odpowiedzi upewnij się, że odczytujesz promień oznaczony dla zewnętrznej strony skrętu i że zadanie dotyczy wartości minimalnej. Najczęstsza pomyłka to wybór liczby "mniejszej", bo intuicyjnie kojarzy się z "minimalną", mimo że dotyczy innego typu promienia.
