KWALIFIKACJA MEC9 - STYCZEŃ 2017

PYTANIE NR 11.

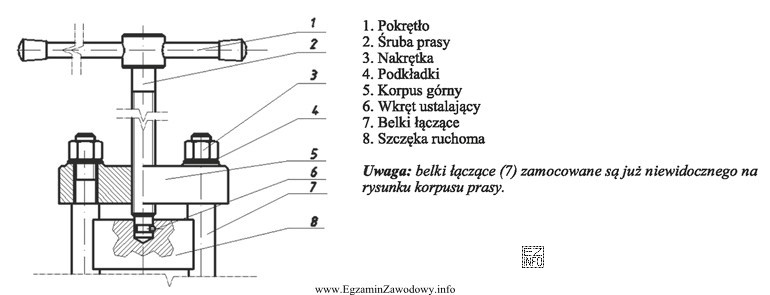

Montaż widocznych części prasy śrubowej przedstawionej na rysunku powinien przebiegać w następującej kolejności:
Ilustracja przedstawia schemat prasy śrubowej, co jest związane z kwalifikacją zawodową technika mechanika, zwłaszcza w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa kolejność montażu wynika z zależności konstrukcyjnych widocznych na rysunku: najpierw montuje się elementy stanowiące bazę i podparcie, potem części ustalające i prowadzące, a dopiero na końcu elementy ruchome oraz zamykające złożenie.
Układ "8,5,2,1,4,3,6" zachowuje tę logikę i zapewnia możliwość wykonania kolejnych operacji bez kolizji i demontażu.

Pełne wyjaśnienie:

Kolejność montażu złożenia mechanicznego nie jest "dowolną listą numerów", tylko wynika z zależności technologicznych i konstrukcyjnych odczytywanych z rysunku złożeniowego. W praktyce najczęściej obowiązuje zasada: najpierw elementy, które tworzą bazę montażową i zapewniają sztywność, następnie elementy ustalające/prowadzące, a na końcu elementy ruchome oraz zamykające zespół.

Poprawna odpowiedź "8,5,2,1,4,3,6" jest zgodna z typową logiką montażu, ponieważ:

  • umożliwia rozpoczęcie od części, na których opiera się całe złożenie (baza, korpus/ramy, elementy podpierające),
  • zapewnia, że elementy wymagające ustawienia (ustalenie osiowości, prostopadłości, współosiowości) są montowane wtedy, gdy dostęp jest najlepszy,
  • minimalizuje ryzyko kolizji narzędzi i konieczność cofania operacji (demontażu),
  • ogranicza możliwość uszkodzenia elementów wrażliwych przez odkładanie ich na późniejszy etap,
  • pozwala wykonać kontrolę pasowań i ruchu (np. płynność pracy mechanizmu) zanim złożenie zostanie "zamknięte".

Pozostałe sekwencje są nieprawidłowe, bo typowo zaczynają od elementów, które w dobrze zaplanowanym montażu wymagają już istniejącej bazy lub wcześniejszego ustalenia. Skutkiem jest co najmniej jeden z problemów: brak możliwości fizycznego wsunięcia/włożenia części, brak dostępu do dokręcenia łączników, ryzyko przekoszenia podczas ustalania albo konieczność ponownego rozłożenia fragmentu zespołu.

Wskazówka egzaminacyjna: patrząc na rysunek, spróbuj ustalić dla każdego numeru odpowiedzi na pytania: "na czym to się opiera?", "co to ustala?", "czy po tym kroku nadal mam dostęp do śrub/kołków/powierzchni bazowych?". Taka kontrola szybko eliminuje sekwencje, które łamią zależności montażowe.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Kolejność montażu to zaplanowana sekwencja łączenia części w zespół tak, aby zapewnić bazowanie, dostęp narzędzi i możliwość regulacji. Nie jest to to samo co numeracja pozycji na rysunku. Dobra kolejność minimalizuje ryzyko kolizji, uszkodzeń i konieczności demontażu.
Najpierw identyfikuje się elementy, które stanowią bazę (korpus, podstawa, ramy) oraz elementy ustalające (kołki, prowadnice, powierzchnie bazowe). Jeśli część "wisi" na innej albo wymaga podparcia, nie może być montowana jako pierwsza. Pomaga też analiza dostępu do śrub i pasowań.
Numery pozycji na rysunku służą do identyfikacji w zestawieniu części (BOM) i do opisu złożenia, a nie do technologii montażu. Kolejność montażu wynika z zależności konstrukcyjnych: bazowania, pasowań, możliwości wsunięcia elementu i dostępu narzędzi. Dlatego numer 1 nie musi być montowany jako pierwszy.
Najczęściej stosuje się reguły: od elementów bazowych do pomocniczych; od stałych do ruchomych; od elementów wewnętrznych do zewnętrznych; najpierw ustalanie, potem mocowanie; regulacje i próby ruchu przed "zamknięciem" zespołu. Te zasady ograniczają przekoszenia, kolizje i błędy pasowania.
Jeśli zamontujesz element "zamykający" zbyt wcześnie, możesz utracić dostęp do śrub, kołków lub powierzchni regulacyjnych. Często też nie da się wtedy wsunąć części wewnętrznej (brak miejsca/manewru) albo ustawić współosiowości. W efekcie trzeba cofnąć kroki, rozkręcić fragment zespołu i powtórzyć montaż.
Regulację i kontrolę ruchu wykonuje się możliwie wcześnie, gdy dostęp do elementów regulacyjnych jest najlepszy, ale dopiero po zmontowaniu części, które warunkują geometrię (ustalenie osi, prowadzenie). Próbę wykonuje się przed zamknięciem obudów/osłon, aby w razie problemu nie rozbierać całego zespołu.
Typowe błędy to: sugerowanie się numeracją z rysunku, nieuwzględnienie bazowania, pomijanie elementów ustalających przed dokręceniem, montaż elementów "wewnętrznych" po "zewnętrznych", oraz ignorowanie dostępu narzędzi. W testach pomaga szybkie sprawdzenie: czy po danym kroku da się wykonać następny bez kolizji.
Tak, jeśli odpowiedzi są podane jako sekwencje numerów elementów, rysunek (lub równoważny opis) jest kluczowy, bo tylko on mówi, co oznaczają numery i jakie są zależności między częściami. Bez rysunku nie da się merytorycznie ocenić kolejności, nawet znając ogólne zasady montażu.
Najpierw znajdź w rysunku element bazowy i sprawdź, która sekwencja go uwzględnia na początku. Następnie oceń, czy po każdym kroku możliwe jest ustalenie i dokręcenie kolejnego elementu. Odrzucaj sekwencje, które wymagają montażu "w powietrzu", blokują dostęp do łączników lub zamykają zespół zbyt wcześnie.
Ważne są stabilne podparcie i zabezpieczenie ciężkich elementów, kontrola momentu dokręcania, ochrona dłoni przed przygnieceniem oraz praca w uporządkowanym stanowisku. Stosuje się typowe narzędzia montażowe (klucze, przyrządy do osiowania), a elementy ruchome zabezpiecza przed niekontrolowanym przemieszczeniem.
info

Statystycznie 61% uczniów zna prawidłową odpowiedź. średnie

Źródła:

  • https://pl.wikipedia.org/wiki/Monta%C5%BC (dostęp: 2026-03-02)
  • https://pl.wikipedia.org/wiki/Prasa_(urz%C4%85dzenie) (dostęp: 2026-03-02)

Materiały:

  • Materiały dydaktyczne z technologii montażu (kolejność operacji, bazy, ustalanie)
  • Ćwiczenia z czytania rysunków złożeniowych i zestawień części
  • Instrukcje montażu przykładowych złożeń (reduktory, imadła, prasy) – analiza zależności
