"Bezpieczny obszar pracy" tranzystora (często określany jako SOA) to zestaw kombinacji prądu i napięcia, przy których element może pracować bez ryzyka uszkodzenia, pod warunkiem spełnienia założeń z noty (np. temperatura otoczenia, sposób chłodzenia, praca ciągła lub impulsowa).

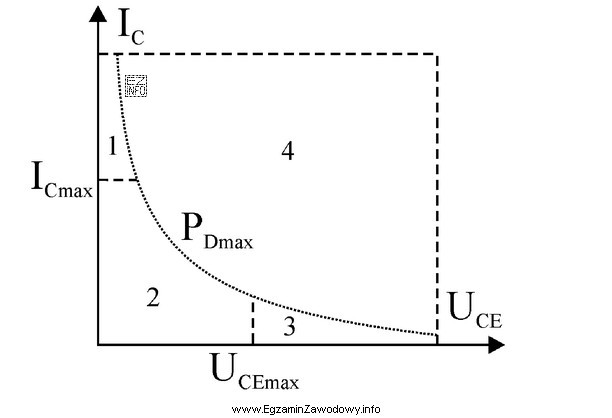

Na typowym wykresie SOA granice wyznaczają:
- maksymalny prąd (ograniczenie termiczne i strukturalne złącza),
- maksymalne napięcie kolektor–emiter/dren–źródło (ryzyko przebicia),
- maksymalną moc strat wynikającą z zależności P = U·I (przegrzanie złącza),
- czasem dodatkowo przebicie wtórne (szczególnie w tranzystorach bipolarnych), które zawęża obszar dla dużych napięć i prądów.
W zadaniu poprawna odpowiedź wskazuje obszar, który znajduje się po właściwej stronie wszystkich tych ograniczeń, czyli jest "dozwolony" dla pracy tranzystora. Pozostałe pola (odpowiedzi błędne) odpowiadają sytuacjom typowo niebezpiecznym: wyjściu poza dopuszczalne Vce (ryzyko przebicia), przekroczeniu Ic (nadmierne nagrzewanie i uszkodzenie struktury) albo pracy z jednocześnie dużym napięciem i prądem, co powoduje zbyt dużą moc strat lub wchodzi w obszar ograniczony przebiciem wtórnym.
Wskazówka egzaminacyjna: nie wybieraj obszaru "na oko". Najpierw zidentyfikuj, gdzie na wykresie są granice (linie/krzywe), a dopiero potem wskaż obszar wewnątrz tych granic dla rozpatrywanego trybu pracy (ciągły/impulsowy) i temperatury.
