KWALIFIKACJA CHM2 - CZERWIEC 2017

PYTANIE NR 36.

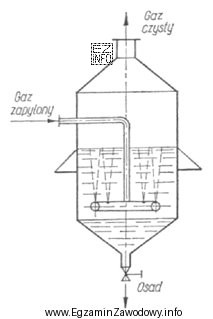

Na czym polega obsługa odpylacza mokrego przedstawionego na rysunku?
Ilustracja przedstawia schemat odpylacza mokrego, który jest urządzeniem stosowanym w technologii chemicznej do oczyszczania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Obsługa odpylacza mokrego obejmuje typowe czynności utrzymaniowe: okresowe usuwanie nagromadzonych zanieczyszczeń z komory oraz udrażnianie elementów kontaktu gaz–ciecz.
Przedmuchiwanie bełkotki sprężonym powietrzem ogranicza jej zapychanie i pomaga utrzymać skuteczność odpylania podczas eksploatacji.

Pełne wyjaśnienie:

Odpylacz mokry usuwa pył z gazu przez kontakt fazy gazowej z cieczą. W wielu konstrukcjach kluczowym elementem jest komora, w której gromadzą się zanieczyszczenia oraz element wytwarzający intensywny kontakt (np. bełkotka), który może ulegać zanieczyszczeniu i zarastaniu osadem.

Dlatego prawidłowa obsługa eksploatacyjna koncentruje się na dwóch grupach działań:

  • czynności okresowe – usuwanie nagromadzonych zanieczyszczeń (opróżnianie/oczyszczanie komory), aby nie doszło do spadku objętości roboczej, pogorszenia warunków przepływu i wtórnego unoszenia osadu,
  • udrażnianie elementów roboczych – przedmuchiwanie bełkotki sprężonym powietrzem jest typową metodą ograniczania jej zapychania i przywracania drożności, co pomaga utrzymać stabilną pracę i skuteczność odpylania.

Odpowiedź wskazująca na lewarowanie cieczy i wtłaczanie przegrzanej pary jest wątpliwa jako opis standardowej obsługi: zawiera działania bardziej charakterystyczne dla specyficznych procedur czyszczenia lub nietypowych układów, a nie rutynowej eksploatacji typowego odpylacza mokrego. Odpowiedź o systematycznej regulacji natężenia wypływającej cieczy i usuwaniu osadu może pasować do niektórych układów obiegowych, ale nie jest tak jednoznacznie związana z bełkotką jak czynność przedmuchiwania. Z kolei dolewanie zimnej wody oraz sama kontrola zamulenia opisują ogólną gospodarkę wodną, lecz nie oddają istoty obsługi elementu, który najczęściej wymaga udrażniania (bełkotki) i usuwania nagromadzeń z komory.

W praktyce egzaminacyjnej warto zapamiętać, że jeśli w odpowiedziach pojawia się bełkotka, typową czynnością obsługową jest jej okresowe udrażnianie (np. przedmuchem), a komora wymaga okresowego opróżniania z osadu, aby utrzymać sprawność urządzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Odpylacz mokry to urządzenie do usuwania pyłów z gazów poprzez kontakt gazu z cieczą (zwykle wodą lub roztworem). Pył jest zwilżany i przechodzi do cieczy, a następnie gromadzi się jako osad. Stosuje się go m.in. tam, gdzie pył łatwo się zwilża lub gdy dodatkowo chłodzi się/skruberuje gaz.
Bełkotka to element/układ powodujący intensywne mieszanie i kontakt gaz–ciecz (np. przez przepływ gazu przez warstwę cieczy i tworzenie pęcherzy). Dzięki temu rośnie skuteczność wychwytywania pyłu. Bełkotka może się zatykać osadami, więc wymaga okresowego udrażniania.
Przedmuch sprężonym powietrzem pomaga usuwać nagromadzenia i odrywać osady z elementów bełkotki, co przywraca drożność przepływu. To ogranicza spadek skuteczności odpylania i ryzyko nierównomiernej pracy. W praktyce jest to typowa czynność utrzymaniowa, wykonywana okresowo wg instrukcji ruchowej.
Opróżnianie komory wykonuje się okresowo, gdy narasta ilość osadu lub zawiesiny, co może pogarszać warunki pracy urządzenia. Częstotliwość zależy od zapylenia gazu, rodzaju pyłu i obiegu cieczy. W eksploatacji przyjmuje się harmonogram przeglądów oraz obserwuje objawy: wzrost oporów, zamulenie, spadek sprawności.
Typowe objawy to pogorszenie przepływu, wzrost oporów (spadek ciągu/większe obciążenie wentylatora), nierównomierna praca oraz spadek skuteczności odpylania. Czasem pojawia się też niestabilny poziom cieczy lub intensywniejsze odkładanie osadu. Wtedy stosuje się procedury udrażniania, np. przedmuch sprężonym powietrzem.
Dolewanie wody bywa elementem eksploatacji obiegu cieczy, ale samo w sobie nie opisuje istoty obsługi odpylacza mokrego. Kluczowe jest utrzymanie drożności i sprawności elementów kontaktu gaz–ciecz oraz usuwanie nagromadzonych zanieczyszczeń. Uzupełnianie wody to czynność pomocnicza, zależna od układu (obieg otwarty/zamknięty).
W zadaniach egzaminacyjnych najbardziej "efektowna" technicznie odpowiedź nie zawsze jest prawidłowa. Wtłaczanie przegrzanej pary wodnej sugeruje specjalistyczne czyszczenie lub nietypową procedurę, a pytanie dotyczy zwykle standardowej obsługi. Warto wybierać czynności typowe i bezpośrednio związane z elementami urządzenia (komora, bełkotka).
Czynności okresowe to takie, które wykonuje się co pewien czas (np. opróżnianie komory, przedmuch/udrażnianie). Ciągła regulacja dotyczy parametrów procesu (np. przepływu cieczy) i jest typowa, gdy układ ma zawory regulacyjne i pomiary on-line. Jeśli w pytaniu akcentowana jest konstrukcja (bełkotka), zwykle chodzi o obsługę okresową, a nie sterowanie procesem.
Najczęstsze błędy to: wybór odpowiedzi ogólnej ("kontrola", "dolewanie") zamiast powiązanej z konkretnym elementem (bełkotka), sugerowanie się długością odpowiedzi, oraz mylenie typowej eksploatacji z procedurami awaryjnymi/serwisowymi. Pomaga kojarzenie: komora = osad do usunięcia, bełkotka = drożność do przywrócenia.
Ucz się przez schemat: funkcja elementu → typowe uszkodzeniaczynność obsługowa. Przeglądaj rysunki i nazwy części (komora, dysze, bełkotka), a potem dopasowuj do nich typowe działania: czyszczenie, opróżnianie, przedmuch, kontrola szczelności. Najlepiej oprzeć się na DTR i procedurach zakładowych.
info

Około 34% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Eksperci podkreślają: "Obsługa odpylacza mokrego obejmuje typowe czynności utrzymaniowe: okresowe usuwanie nagromadzonych zanieczyszczeń z komory oraz udrażnianie elementów kontaktu gaz–ciecz."

Materiały:

  • Materiały szkolne zakładowe/DTR dotyczące odpylaczy mokrych stosowanych na danej instalacji
  • Podręczniki z aparatury procesowej i odpylania gazów (rozdziały o płuczkach i odpylaczach mokrych)
  • Instrukcje BHP stanowiskowe dotyczące pracy przy aparatach pod ciśnieniem i instalacjach sprężonego powietrza
