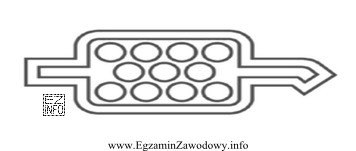

Kontrolka przedstawiona jako "puszka" w układzie wydechowym ze strzałką przepływu i kropkami w środku jest charakterystyczna dla filtra cząstek stałych (DPF). Kropki symbolizują cząstki sadzy/pyłu (cząstki stałe), które są zatrzymywane w strukturze filtra, a strzałka wskazuje kierunek przepływu spalin przez element.
Odpowiedź "w filtr cząstek spalin." jest poprawna, bo DPF jest właśnie elementem, którego zadaniem jest ograniczenie emisji cząstek stałych w silnikach Diesla. Zapalenie tej lampki zwykle informuje o zapełnieniu filtra i potrzebie regeneracji (samoczynnej podczas odpowiedniej jazdy lub wymuszonej w serwisie).
Pozostałe odpowiedzi nie pasują do tego piktogramu:
- "w reaktor katalityczny." – katalizator bywa przedstawiany innym symbolem (często bez "kropek", raczej z innym wypełnieniem sugerującym wkład katalityczny/reakcję). Sama obecność "kropek" jednoznacznie kieruje w stronę zatrzymywania cząstek, a nie reakcji chemicznej.
- "w układ recyrkulacji spalin." – EGR to układ zawracania części spalin do dolotu; jego symbolika typowo podkreśla pętlę/zakrzywioną strzałkę powrotu, a nie element "filtrujący" z cząstkami wewnątrz.
- "w przeciwpyłkowy filtr kabinowy." – filtr kabinowy dotyczy wentylacji/klimatyzacji, a nie układu wydechowego. Co więcej, w praktyce nie jest to kontrolka standardowo opisywana takim piktogramem w zestawie wskaźników silnika.
Wskazówka egzaminacyjna: jeśli w symbolu widzisz kropki w korpusie, myśl o cząstkach i ich zatrzymywaniu. Jeśli widzisz zawrót/pętlę strzałki, rozważ recyrkulację (EGR). To pomaga szybko odróżniać podobne "puszki" w ikonach układu wydechowego.
