KWALIFIKACJA ELM5 - STYCZEŃ 2017



PYTANIE NR 18.

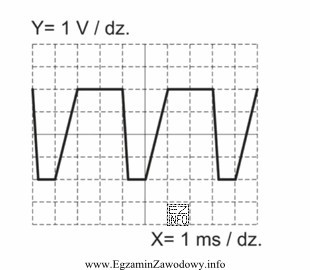

Na ekranie oscyloskopu zaobserwowano pokazany na rysunku czasowy przebieg napięcia. Jaka jest szybkość narastania napięcia?
Na ekranie oscyloskopu zaobserwowano pokazany na rysunku czasowy przebieg napię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Szybkość narastania napięcia to stosunek zmiany napięcia do czasu, w którym ta zmiana nastąpiła. Na wykresie widać, że napięcie zmienia się o 4V w czasie 1 ms, co daje szybkość narastania równą 4 V/ms.
