Pytanie sprawdza umiejętność rozpoznawania elementów zabezpieczeń w wyrobiskach podziemnych na podstawie obrazu. W praktyce górniczej kluczowe jest odróżnianie zapór przeciwwybuchowych (stosowanych do ograniczania skutków wybuchu) od tam (stosowanych do odgradzania rejonów z przyczyn pożarowych lub izolacyjnych).

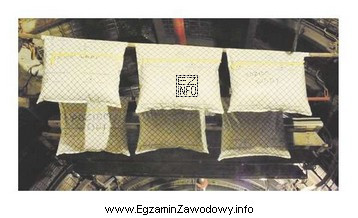

Odpowiedź "zaporę przeciwwybuchową wodną" jest właściwa, jeżeli na fotografii widoczne są cechy charakterystyczne dla zapory wodnej, czyli rozwiązania wykorzystującego wodę jako czynnik tłumiący. W typowym ujęciu rozpoznanie opiera się na tym, że obiekt jest elementem zabezpieczenia przeciwwybuchowego, a nie trwałą przegrodą odcinającą wyrobisko.
Dlaczego pozostałe odpowiedzi nie pasują do tej samej kategorii rozwiązań?
- "zaporę przeciwwybuchową pyłową" – również jest zaporą przeciwwybuchową, ale opiera się na innym medium (pył/środek proszkowy). Jeżeli na zdjęciu dominują elementy wskazujące na użycie wody, wybór wariantu pyłowego jest błędem wynikającym z mylenia typów zapór.
- "tamę pożarową" – służy do odgradzania rejonu pożaru i ograniczania dopływu powietrza oraz rozprzestrzeniania dymów/gazów pożarowych. Funkcja jest inna niż zapory przeciwwybuchowej, a konstrukcyjnie jest to przegroda izolująca, nie zabezpieczenie "tłumiące" falę wybuchu.
- "tamę izolacyjną" – jest przegrodą służącą do izolacji części wyrobisk (np. wyłączonych z ruchu lub zagrożonych), a nie typowym środkiem do ograniczania skutków wybuchu. W zadaniach obrazkowych bywa mylona z innymi przegradzającymi konstrukcjami, jeśli uczeń patrzy tylko na fakt "odcięcia" wyrobiska.
Wskazówka egzaminacyjna: przy pytaniach "Na fotografii przedstawiono…" najpierw określ funkcję obiektu (przeciwwybuchowa czy izolacyjna/pożarowa), a dopiero potem wybierz wariant medium (wodna vs pyłowa). To ogranicza ryzyko pomyłki wynikającej z podobieństwa nazw.
