KWALIFIKACJA BPO4 - STYCZEŃ 2015



PYTANIE NR 20.

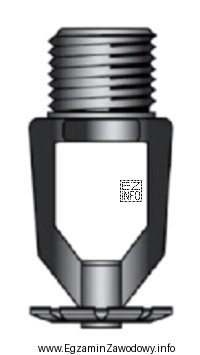

Na fotografii przedstawiono element instalacji
Ilustracja przedstawia element instalacji zraszaczowej, który jest istotny w kontekście kwalifikacji zawodowej technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Instalacja zraszaczowa wykorzystuje zraszacze/dysze podające wodę po uruchomieniu sekcji (zwykle sterowane zaworem), a niekoniecznie przez indywidualny element termiczny w każdym punkcie. Instalacja tryskaczowa ma typowo tryskacze z własnym elementem czułym na temperaturę, a mgłowa i gazowa pracują na innych mediach i dyszach.

Pełne wyjaśnienie:

W tym zadaniu kluczowe jest rozpoznanie rodzaju instalacji stałego urządzenia gaśniczego na podstawie elementu widocznego na fotografii. Odpowiedź "zraszaczowej." oznacza, że przedstawiony element odpowiada rozwiązaniom typowym dla instalacji, w której woda jest podawana przez zraszacze/dysze po uruchomieniu danej sekcji (np. z wykorzystaniem elementów sterujących przepływem).

Dlaczego pozostałe odpowiedzi nie pasują do tego rozpoznania?

  • "mgłowej." — system mgły wodnej jest projektowany tak, aby wytwarzać bardzo drobne krople i pracuje na dyszach/specyficznych parametrach rozpylania. Elementy końcowe często mają inną konstrukcję niż typowe zraszacze do zraszania powierzchni.
  • "tryskaczowej." — w instalacji tryskaczowej charakterystyczne są tryskacze, które zwykle uruchamiają się indywidualnie dzięki własnemu elementowi termicznemu. Jeśli na zdjęciu widoczny jest element typowy dla zraszania (a nie klasyczny tryskacz), wybór "tryskaczowej" jest błędem wynikającym z podobieństwa nazw.
  • "gazowej." — instalacje gazowe nie podają wody; stosują dysze wyrzutowe przystosowane do środka gaśniczego (gaz/środek). Konstrukcja elementów końcowych i osprzęt różnią się od wodnych instalacji zraszania.

Wskazówka egzaminacyjna: gdy pytanie opiera się na fotografii, nie oceniaj tylko "czy to wygląda jak dysza", ale powiąż wygląd elementu z medium (woda/gaz) i sposobem uruchamiania (sekcyjnie vs indywidualnie w punkcie). To pomaga uniknąć mylenia instalacji zraszaczowej z tryskaczową.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest instalacja zraszaczowa w ochronie przeciwpożarowej?
Instalacja zraszaczowa to wodne stałe urządzenie gaśnicze, w którym woda jest podawana przez zraszacze/dysze w chronionej strefie po uruchomieniu sekcji (np. zaworu sterującego). Służy do tłumienia lub gaszenia pożaru przez pokrycie powierzchni strumieniem/rozpyleniem wody.
Jaka jest różnica między instalacją zraszaczową a tryskaczową?
Najczęściej różnią się sposobem zadziałania i elementem końcowym. W tryskaczowej typowe są tryskacze uruchamiające się indywidualnie przez własny element termiczny. W zraszaczowej uruchomienie może być sekcyjne (sterowane), a zraszacze/dysze mogą być inne konstrukcyjnie.
Jak rozpoznać na zdjęciu element instalacji tryskaczowej?
Szukaj cech typowych dla tryskacza: korpus z deflektorem oraz element czuły na temperaturę (np. ampułka lub topik), który blokuje wypływ do momentu zadziałania. W praktyce porównuj też sposób montażu i oznaczenia producenta, jeśli są widoczne.
Dlaczego instalacja mgłowa nie jest tym samym co zraszaczowa?
System mgły wodnej ma za zadanie wytworzyć bardzo drobne krople, co zmienia mechanizm gaszenia (chłodzenie i ograniczanie tlenu przez parowanie) oraz wymagania dla dysz i parametrów pracy. Zraszaczowa zwykle podaje większe krople/strumienie do zraszania powierzchni.
Czy instalacja gazowa ma "zraszacze" podobne do wodnych?
Nie w sensie funkcjonalnym. Instalacje gazowe mają dysze wyrzutowe przystosowane do środka gaśniczego w postaci gazu lub mieszaniny. Ich zadaniem jest szybkie rozprowadzenie środka w kubaturze, a nie zraszanie powierzchni wodą, więc wygląd i osprzęt zwykle się różnią.
Jakie elementy najczęściej wchodzą w skład instalacji zraszaczowej?
Typowo spotyka się: źródło wody, rurociągi, zawory sterujące/sekcyjne, elementy alarmowe oraz zraszacze/dysze w strefie chronionej. Dokładny układ zależy od przeznaczenia obiektu i koncepcji ochrony, dlatego na egzaminie liczy się rozpoznanie funkcji elementu.
Kiedy w praktyce strażak musi rozróżnić typ stałego urządzenia gaśniczego?
Podczas rozpoznania operacyjnego i działań na obiekcie: aby przewidzieć skutki uruchomienia (zalanie, zadymienie, bezpieczeństwo ludzi), współpracować z obsługą techniczną oraz właściwie zabezpieczyć strefy odcięcia. Różne systemy mają różne procedury i zagrożenia.
Jakie błędy najczęściej popełniają uczniowie w pytaniach o zraszacze i tryskacze?
Najczęstsze są: mylenie nazw ("zraszaczowa" z "tryskaczowa"), skupienie się tylko na jednym detalu zdjęcia oraz pomijanie zasady zadziałania (indywidualnie vs sekcyjnie). Pomaga nauka przez porównywanie cech: medium, uruchamianie, budowa elementu końcowego.
Co oznacza na egzaminie sformułowanie "Na fotografii przedstawiono element instalacji…"?
To pytanie z rozpoznawania: należy dopasować widoczny element do rodzaju instalacji. Oceniaj nie tylko nazwę, ale też typ medium (woda/gaz), typ dyszy oraz kontekst montażu. Jeśli fotografia pokazuje osprzęt wodny, odpowiedzi mgłowa/gazowa zwykle odpadają.
Jak się przygotować do pytań ze zdjęciami z instalacji przeciwpożarowych?
Ucz się zestawami porównawczymi: zdjęcie + nazwa + zasada działania + typowe miejsce montażu. Dobrą metodą jest tworzenie własnej "ściągi obrazkowej" z opisem: tryskacz, zraszacz/dysza, elementy zaworowe, dysze gazowe. Na egzaminie szukaj cech rozstrzygających.
info

To pytanie poprawnie rozwiązuje 53% zdających egzamin. trudne

Eksperci podkreślają: "Instalacja zraszaczowa wykorzystuje zraszacze/dysze podające wodę po uruchomieniu sekcji (zwykle sterowane zaworem), a niekoniecznie przez indywidualny element termiczny w każdym punkcie."

Źródła:

  • PN-EN 12845: Stałe urządzenia gaśnicze — Automatyczne instalacje tryskaczowe — Projektowanie, instalowanie i konserwacja (norma; wymagane sięgnięcie do konkretnej wersji w bibliotece norm)
  • PN-EN 12259-1: Stałe urządzenia gaśnicze — Elementy instalacji tryskaczowych i zraszaczowych — Część 1: Tryskacze (norma; wymagane sięgnięcie do konkretnej wersji w bibliotece norm)
  • PN-EN 14972 (seria): Stałe urządzenia gaśnicze — Systemy mgły wodnej — Projektowanie i instalowanie (norma; wymagane sięgnięcie do konkretnej wersji w bibliotece norm)

Materiały:

  • Materiały dydaktyczne z zakresu stałych urządzeń gaśniczych używane w kształceniu w zawodach ochrony przeciwpożarowej
  • Dokumentacje techniczno-ruchowe (DTR) przykładowych instalacji zraszaczowych i tryskaczowych
  • Normy i wytyczne branżowe dotyczące instalacji tryskaczowych oraz systemów mgły wodnej
