KWALIFIKACJA BUD12 - STYCZEŃ 2020

PYTANIE NR 13.

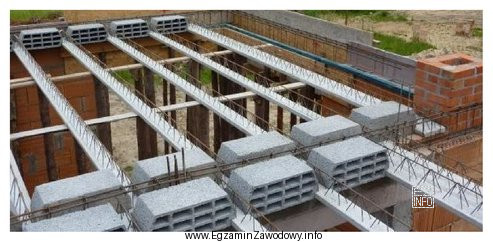

Na fotografii przedstawiono sposób rozmieszczenia i podparcia elementów stropu
Ilustracja przedstawia konstrukcję stropu, najprawdopodobniej w trakcie budowy, z wykorzystaniem systemu Teriva.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Teriva to popularny strop gęstożebrowy belkowo‑pustakowy: składa się z prefabrykowanych belek nośnych oraz pustaków wypełniających, a w trakcie montażu wymaga czasowego podparcia (stemplowania) do czasu wykonania nadbetonu i uzyskania nośności.

Pełne wyjaśnienie:

Odpowiedź "Teriva." jest właściwa, ponieważ na tego typu fotografiach rozpoznaje się charakterystyczny układ stropu gęstożebrowego belkowo‑pustakowego: równoległe prefabrykowane belki nośne (żebra) rozmieszczone w stałych odstępach, pomiędzy którymi układa się pustaki stropowe pełniące funkcję wypełnienia (nie są one zasadniczym elementem nośnym). W fazie montażu widoczne bywa także podparcie montażowe (stemple/rygle), które przenosi obciążenia do czasu związania nadbetonu i uzyskania wymaganej wytrzymałości.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym ujęciu? "Porotherm." kojarzy się głównie z systemem ceramicznych elementów murowych (np. pustaków ściennych), a nie z nazwą kompletnego, typowego systemu stropu gęstożebrowego identyfikowanego poprzez belki i pustaki stropowe oraz sposób podparcia. Odpowiedzi "Ceram." i "Fert." mogą sugerować elementy ceramiczne lub inne rozwiązania, jednak pytanie dotyczy rozpoznania konkretnego systemu stropu na podstawie układu i podparcia elementów; w praktyce egzaminacyjnej nazwa Teriva jest przypisana do powszechnie stosowanego układu belkowo‑pustakowego.

Wskazówka egzaminacyjna: przy rozpoznawaniu stropów patrz na to, co jest elementem nośnym (belki/żebra), jaką rolę pełnią pustaki (wypełnienie) oraz czy widać stemplowanie montażowe. Sama "ceramika" jako materiał nie przesądza jeszcze o typie stropu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Strop Teriva to strop gęstożebrowy belkowo‑pustakowy. Nośność zapewniają prefabrykowane belki (żebra), a pustaki stanowią wypełnienie przestrzeni między belkami. Po ułożeniu wykonuje się nadbeton i zbrojenie uzupełniające, a w czasie montażu stosuje się podparcie.
Najczęściej widać równoległe belki nośne w stałym rozstawie oraz pustaki stropowe ułożone między nimi. Często widoczne są też stemple i rygle podpierające strop w trakcie prac. Rozpoznanie opiera się na układzie belek, a nie tylko na materiale pustaków.
Podparcie (stemplowanie) przejmuje ciężar elementów w trakcie montażu oraz podczas betonowania nadbetonu. Do czasu związania i osiągnięcia odpowiedniej wytrzymałości betonu strop nie ma pełnej nośności projektowej, dlatego podpory ograniczają ugięcia i ryzyko uszkodzeń.
Typowo są to: prefabrykowane belki nośne (żebra), pustaki wypełniające przestrzenie między belkami, zbrojenie uzupełniające (np. w strefach podporowych i rozdzielcze) oraz warstwa nadbetonu. W fazie wykonania pojawiają się także podpory montażowe i deskowania pomocnicze.
Belka stropowa jest elementem nośnym i przenosi obciążenia na podpory. Pustak stropowy najczęściej pełni rolę wypełnienia i kształtuje przekrój stropu, ale sam w sobie nie jest głównym elementem nośnym. Na egzaminie warto odróżniać "nośne żebra" od "wypełnienia".
Nie w tym znaczeniu egzaminacyjnym. Porotherm to nazwa kojarzona głównie z elementami ceramicznymi do murowania (systemy ścienne), natomiast Teriva nazywa konkretny, powszechnie znany system stropu gęstożebrowego belkowo‑pustakowego rozpoznawany po belkach, pustakach i technologii wykonania.
Częsty błąd to patrzenie tylko na pustaki (materiał/kolor) i pomijanie elementów nośnych oraz podpór. Inny błąd to utożsamianie nazwy handlowej ceramiki z nazwą systemu stropowego. Warto analizować układ belek, rozstaw żeber i obecność stemplowania.
Podpory usuwa się dopiero po uzyskaniu przez beton wymaganej wytrzymałości oraz zgodnie z projektem i instrukcją technologiczną. Zbyt wczesne rozstemplowanie może powodować nadmierne ugięcia lub zarysowania. Na egzaminie przyjmij zasadę: decyzja zależy od dojrzewania betonu i wymagań projektu.
Najważniejsze są: układ belek nośnych, sposób oparcia na ścianach/podciągach, rozstaw elementów, obecność i rozmieszczenie podpór montażowych oraz ewentualne strefy wymagające zbrojenia uzupełniającego. Te elementy wpływają na kolejność robót i bezpieczeństwo wykonania.
Ucz się rozpoznawania typowych stropów (gęstożebrowe, płyty żelbetowe, prefabrykowane) po cechach konstrukcyjnych. Przećwicz nazewnictwo elementów: belka, pustak, żebro, nadbeton, stemple. Pomaga oglądanie zdjęć z budów i schematów montażowych oraz rozwiązywanie testów z obrazkami.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • PN-EN 15037 (seria): Prefabrykaty betonowe — Systemy stropów belkowo-pustakowych (beam-and-block floor systems) — wymagania ogólne i elementy systemu
  • PN-EN 1992-1-1 (Eurokod 2): Projektowanie konstrukcji z betonu — Reguły ogólne i reguły dla budynków (w zakresie pojęć dotyczących elementów żelbetowych i współpracy betonu ze zbrojeniem)

Materiały:

  • Instrukcje montażu i karty techniczne systemów stropowych Teriva (materiały producentów)
  • Podręczniki budownictwa ogólnego dotyczące stropów gęstożebrowych i prefabrykowanych
  • Materiały szkoleniowe z zakresu robót betoniarskich i zbrojarskich (montaż stropów, podparcie, nadbeton)
