KWALIFIKACJA GIW3 - CZERWIEC 2015

PYTANIE NR 18.

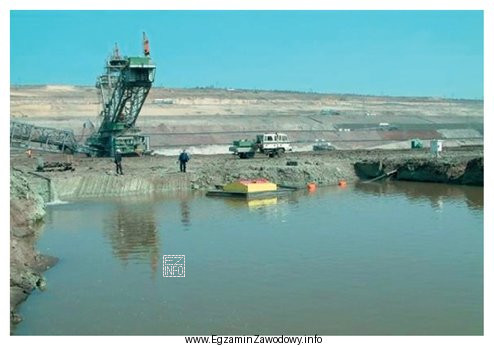

Na fotografii przedstawiono stanowisko pompowe w zbiorniku
Na ilustracji przedstawiono stanowisko pompowe w zbiorniku retencyjnym na poziomie nadkładowym, co jest związane z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Stanowisko pompowe w kopalni odkrywkowej najczęściej pracuje w układzie odwadniania i przepompowywania wód. Zbiornik retencyjny służy do czasowego gromadzenia dopływów (np. opadowych) i umożliwia kontrolowane odpompowanie, a wskazanie poziomu nadkładowego odnosi lokalizację do strefy robót w nadkładzie.

Pełne wyjaśnienie:

W odkrywkowej eksploatacji złóż jednym z kluczowych zadań jest utrzymanie robót w suchych i bezpiecznych warunkach. W praktyce realizuje się to przez system odwadniania, w którym ważną rolę pełnią stanowiska pompowe oraz obiekty, do których spływają wody (rowy, osadniki, zbiorniki).

Określenie "zbiornik retencyjny" wskazuje, że obiekt jest przeznaczony do czasowego gromadzenia wody, tak aby można ją było następnie kontrolowanie odpompować (np. do dalszego odprowadzenia lub wykorzystania). W takim układzie stanowisko pompowe jest elementem, który zamienia retencję w działanie praktyczne: usuwa wodę ze zbiornika i pozwala utrzymać wymagany poziom wody.

Druga część odpowiedzi – "na poziomie nadkładowym" – odnosi lokalizację do poziomu robót związanych z nadkładem (warstwami zalegającymi nad kopaliną). To ważne rozróżnienie, bo w zadaniach egzaminacyjnych często sprawdza się, czy zdający odróżnia elementy infrastruktury przypisane do różnych etapów/poziomów prowadzenia robót (nadkład vs poziom węglowy).

Pozostałe propozycje są typowymi "pułapkami":

  • "zbiornik stały" bywa mylony z retencyjnym, ale w kontekście stanowiska pompowego kluczowa jest funkcja czasowego gromadzenia i regulacji odpompowania.
  • "poziom węglowy" wskazuje inną strefę robót (związaną bezpośrednio z kopaliną), więc wybór tej opcji oznaczałby przeniesienie lokalizacji w inne miejsce układu.
  • "na zwałowisku zewnętrznym" zmienia kontekst na obszar składowania nadkładu; to częsty błąd wynikający ze skojarzeń, a nie z analizy roli obiektu w systemie odwadniania.

Na egzaminie warto najpierw zidentyfikować funkcję obiektu (gromadzenie/retencja i odpompowanie), a dopiero potem dopasować lokalizację poziomową (nadkład/węgiel) do opisu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zbiornik retencyjny to obiekt służący do czasowego gromadzenia wód (np. opadowych i spływowych), aby można je było później kontrolowanie odpompować lub odprowadzić. W układzie odwadniania stabilizuje dopływy i ogranicza ryzyko podtopień rejonu robót.
Stanowisko pompowe służy do przepompowywania wody z miejsca jej zebrania (np. zbiornika) do dalszej części układu odwadniania. Umożliwia utrzymanie właściwego poziomu wody, ochronę frontu robót i ciągłość pracy maszyn w wyrobisku.
Poziom nadkładowy odnosi się do strefy robót prowadzonych w nadkładzie, czyli w warstwach zalegających nad kopaliną. To pojęcie pomaga odróżnić infrastrukturę i działania związane z usuwaniem nadkładu od tych wykonywanych na poziomie eksploatacji kopaliny.
Poziom nadkładowy dotyczy robót w warstwach nad złożem (usuwanie nadkładu), a poziom węglowy – robót bezpośrednio przy kopalinie (np. węglu). W zadaniach egzaminacyjnych ta różnica często decyduje o poprawnej lokalizacji obiektu, np. pompowni.
Retencja pozwala wyrównać wahania dopływu (np. po intensywnych opadach) i ograniczyć przeciążenia pomp. Dzięki temu odpompowanie może być prowadzone stabilniej, a układ odwadniania jest bardziej odporny na nagłe wzrosty ilości wody.
Może, ale zależy to od organizacji gospodarki wodnej i miejsca powstawania dopływów. Na egzaminie trzeba uważnie odróżnić obiekty związane z odwadnianiem wyrobiska/poziomów robót od obiektów typowych dla obszarów składowania nadkładu. Kluczowa jest funkcja i lokalizacja.
Najczęściej wskazują na to elementy takie jak pompy, rurociągi tłoczne, zasilanie oraz umiejscowienie przy zbiorniku/obniżeniu terenu. Na egzaminie liczy się ogólne rozpoznanie funkcji: obiekt ma służyć do odbioru i przetłaczania wody z jednego miejsca do drugiego.
Częste są pomyłki terminologiczne (np. mylenie "retencyjny" z "stały") oraz błędy lokalizacyjne (nadkład vs poziom węglowy). Pomaga strategia: najpierw określ funkcję obiektu, potem dopasuj miejsce w układzie robót.
Różne poziomy robót mogą mieć inne dopływy wód i inne potrzeby technologiczne. Wskazanie poziomu ułatwia przypisanie obiektu do właściwej części układu odwadniania oraz do etapu eksploatacji. To także typowe kryterium klasyfikacji w zadaniach egzaminacyjnych.
Ćwicz na zdjęciach i schematach infrastruktury odkrywek: pompownie, rurociągi, rowy odwadniające, osadniki, zbiorniki. Twórz własne fiszki: nazwa – funkcja – gdzie występuje. Na egzaminie szukaj elementów funkcjonalnych, nie pojedynczych detali.
info

To pytanie poprawnie rozwiązuje 61% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że stanowisko pompowe w kopalni odkrywkowej najczęściej pracuje w układzie odwadniania i przepompowywania wód.

Materiały:

  • Materiały dydaktyczne szkoły/CKZ z przedmiotów: odwadnianie i gospodarka wodna w odkrywce
  • Podręczniki i skrypty branżowe z eksploatacji odkrywkowej (dział: odwadnianie wyrobisk)
  • Instrukcje zakładowe i schematy gospodarki wodnej stosowane w kopalniach odkrywkowych
