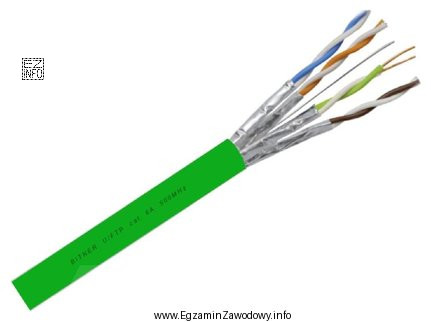

Pytanie dotyczy rozpoznania rodzaju ekranowania skrętki na podstawie ilustracji. Poprawna odpowiedź to: ekranowana folią, czyli kabel, w którym zastosowano warstwę folii stanowiącą ekran (typowo jako ekran całego kabla lub poszczególnych par).
Dlaczego "ekranowana folią" jest poprawna?
Folia (metalizowana taśma) tworzy ciągłą osłonę, która ogranicza wpływ zewnętrznych zakłóceń elektromagnetycznych i zmniejsza emisję zakłóceń z kabla na zewnątrz. Na przekroju/przedstawieniu kabla folia bywa widoczna jako cienka, ciągła warstwa otaczająca wiązkę par.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "nieekranowana" – w skrętce UTP nie ma dodatkowej warstwy przewodzącej (folii ani oplotu). Jeśli na ilustracji widać ekran, nie jest to UTP.
- "ekranowana siatką" – ekran z siatki (oplotu) wykonany jest z drobnych drutów i na przekroju wygląda jak plecionka. To inna konstrukcja niż cienka folia.
- "ekranowana folią i siatką" – to wariant z podwójnym ekranem (folia + oplot). Gdy kabel ma oba elementy, na ilustracji powinno być widać jednocześnie folię oraz zewnętrzny oplot. Jeśli widać tylko folię, ta odpowiedź nie pasuje.
Wskazówka egzaminacyjna: naucz się odróżniać ekrany po wyglądzie: folia to gładka, ciągła warstwa, a siatka/oplot to wyraźna "plecionka". Dodatkowo w praktyce warto porównywać z oznaczeniami na powłoce kabla (np. U/UTP, F/UTP, S/UTP, SF/UTP).
