KWALIFIKACJA TKO6 - STYCZEŃ 2022



PYTANIE NR 6.
Na ilustracji jest przedstawiony

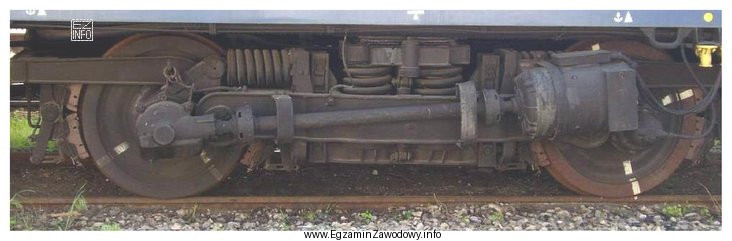

Ilustracja przedstawia fragment podwozia wagonu kolejowego, skupiając się na wózku wyposażonym w prądnicę wagonową.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prądnica wagonowa jest urządzeniem osadzanym przy wózku wagonu i służy do wytwarzania energii dla obwodów pomocniczych (np. oświetlenia, ładowania baterii). Na ilustracjach rozpoznaje się ją po położeniu przy zestawie kołowym i powiązaniu z konstrukcją wózka, a nie z układem trakcyjnym lokomotywy.

Pełne wyjaśnienie:

Odpowiedź "wózek wyposażony w prądnicę wagonową." jest poprawna, gdy na ilustracji widać zespół wózka wagonowego wraz z dodatkowym urządzeniem służącym do wytwarzania energii elektrycznej podczas jazdy. Prądnica wagonowa (często współpracująca z elementem napędzanym od ruchu zestawu kołowego) jest zaliczana do wyposażenia wagonu i typowo jest zlokalizowana w obszarze wózka/podwozia, ponieważ tam najłatwiej wykorzystać ruch kół.

Dlaczego pozostałe odpowiedzi są nieprawidłowe:

  • "zewnętrzny cylinder hamulca." Cylinder hamulcowy jest elementem pneumatycznym układu hamulcowego: ma postać siłownika, którego zadaniem jest wywołanie nacisku na mechanizm hamulcowy. Na ilustracjach zwykle rozpoznaje się go po kształcie siłownika i połączeniach typowych dla cięgien/układu hamulcowego, a nie po cechach generatora energii.
  • "pomocniczy napęd wagonu." Pojęcie napędu pomocniczego dotyczy rozwiązań napędzających urządzenia (np. sprężarki, wentylatory) i nie jest to typowy opis pojedynczego elementu wózka wagonowego widocznego jako prądnica. Sam "napęd" wskazywałby raczej na zespół przeniesienia mocy, a nie na urządzenie wytwarzające energię elektryczną.
  • "silnik trakcyjny lokomotywy." Silnik trakcyjny jest częścią układu trakcyjnego lokomotywy lub EZT i ma inną konstrukcję oraz kontekst zabudowy niż urządzenia wagonowe. Rozpoznawczo istotne jest też, że pytanie dotyczy elementu przy wózku wagonu, a nie typowego napędu osi w lokomotywie.

Wskazówka egzaminacyjna: w zadaniach obrazkowych najpierw ustal, do jakiego pojazdu pasuje element (wagon vs lokomotywa), a potem sprawdź funkcję i miejsce montażu. To zwykle pozwala szybko odsiać odpowiedzi związane z hamulcem lub trakcją.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest prądnica wagonowa i do czego służy?
Prądnica wagonowa to urządzenie wytwarzające energię elektryczną w wagonie podczas jazdy. Zasila obwody pomocnicze, np. oświetlenie, układy sterowania i ładowanie akumulatorów. Zwykle jest montowana w rejonie wózka, aby wykorzystać ruch zestawu kołowego.
Jak rozpoznać na zdjęciu wózek z prądnicą wagonową?
Najczęściej rozpoznasz go po tym, że na wózku (w pobliżu osi/zestawu kołowego) widać dodatkowy zespół generujący energię, powiązany mechanicznie z ruchem kół. Kluczowe są: miejsce montażu przy podwoziu oraz funkcja "zasilania pomocniczego", a nie trakcja.
Dlaczego cylinder hamulcowy to nie to samo co prądnica wagonowa?
Cylinder hamulcowy jest siłownikiem pneumatycznym: zamienia ciśnienie powietrza na ruch mechaniczny uruchamiający hamulec. Prądnica wagonowa służy do wytwarzania energii elektrycznej. Różnią się funkcją, połączeniami (pneumatyka vs instalacja elektryczna/mechaniczna) i typowym wyglądem.
Kiedy w wagonach stosuje się prądnice wagonowe?
Stosuje się je wtedy, gdy wagon ma własne potrzeby energetyczne i energia ma być wytwarzana w czasie jazdy, np. do zasilania oświetlenia i ładowania baterii. W praktyce spotyka się je w rozwiązaniach, gdzie zasilanie pomocnicze jest realizowane niezależnie od lokomotywy lub jako uzupełnienie.
Jakie elementy wózka wagonowego najczęściej są mylone na ilustracjach?
Uczniowie często mylą osprzęt hamulcowy (cylindry, dźwignie, cięgna) z urządzeniami zasilania pomocniczego (np. prądnica) lub z elementami napędowymi. Mechanizm pomyłki wynika z tego, że wszystko jest skupione w rejonie wózka i ma "techniczny" wygląd.
Co oznacza, że element jest "wagonowy", a nie "lokomotywowy"?
"Wagonowy" oznacza przeznaczony dla wagonu (zwykle bez napędu trakcyjnego), czyli dla pojazdu ciągniętego lub prowadzonego przez lokomotywę/pojazd trakcyjny. "Lokomotywowy" dotyczy pojazdu trakcyjnego, gdzie występują silniki trakcyjne i układy przeniesienia mocy na osie.
Jakie cechy odróżniają silnik trakcyjny od prądnicy wagonowej?
Silnik trakcyjny jest elementem napędu: jego zadaniem jest poruszanie zestawów kołowych i zwykle ma inne gabaryty oraz sposób zabudowy w wózku napędnym. Prądnica wagonowa ma zasilać instalacje pomocnicze; jest kojarzona z zasilaniem, a nie z napędzaniem pojazdu.
Czy prądnica wagonowa zawsze jest napędzana od osi?
Najczęściej spotkasz rozwiązania wykorzystujące ruch zestawu kołowego (bezpośrednio lub przez element pośredni), bo to umożliwia wytwarzanie energii podczas jazdy. Szczegółowe warianty konstrukcyjne zależą od typu wagonu i jego wyposażenia, dlatego na egzaminie liczy się rozpoznanie funkcji i kontekstu montażu.
Jak przygotować się do zadań z rozpoznawania elementów taboru na ilustracjach?
Ćwicz na zdjęciach i schematach: wózki, hamulce, osprzęt elektryczny i pneumatyczny. Ustalaj zawsze trzy rzeczy: gdzie element jest montowany, do czego służy i w jakim pojeździe występuje. To ogranicza zgadywanie i zwiększa pewność wyboru.
Jakie błędy najczęściej popełnia się w pytaniach o wózki i osprzęt wagonowy?
Najczęstsze błędy to: wybór odpowiedzi "na skróty" po pierwszym skojarzeniu, pomijanie kontekstu (wagon vs lokomotywa) oraz mylenie układów (hamulec, zasilanie pomocnicze, trakcja). Pomaga metoda: najpierw identyfikacja pojazdu, potem funkcja elementu.
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że prądnica wagonowa jest urządzeniem osadzanym przy wózku wagonu i służy do wytwarzania energii dla obwodów pomocniczych (np. oświetlenia, ładowania baterii).

Materiały:

  • Instrukcje utrzymania i dokumentacja techniczno-ruchowa wagonów (opisy wózków i osprzętu)
  • Podręczniki z budowy i eksploatacji taboru kolejowego (wózki, hamulce, zasilanie pomocnicze)
  • Katalogi/atlasy elementów podwozia i urządzeń wagonowych używane w kształceniu zawodowym
