KWALIFIKACJA OGR4 - WRZESIEŃ 2015

PYTANIE NR 21.

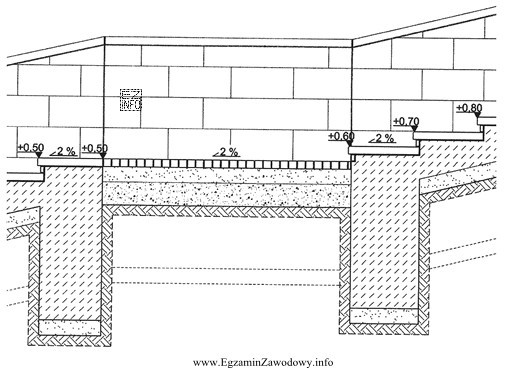

Na ilustracji pokazano fragment rysunku wykonawczego schodów terenowych. Z których materiałów ma być wykonany spocznik tych schodów?
Ilustracja przedstawia fragment rysunku wykonawczego schodów terenowych, który jest częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Spocznik (podest) w schodach terenowych powinien być wykonany zgodnie z opisem warstw na rysunku wykonawczym.
Wskazanie "kostka brukowa na podsypce z kruszywa" oznacza typową konstrukcję nawierzchni brukowej (kostka + podsypka), a nie układ na zaprawie cementowej ani okładzinę z płyt kamiennych.

Pełne wyjaśnienie:

W schodach terenowych spocznik (podest) jest fragmentem poziomej nawierzchni pomiędzy biegami, dlatego jego konstrukcję traktuje się jak nawierzchnię o określonych warstwach.

Odpowiedź "Kostki brukowej na podsypkach z kruszyw." jest poprawna, ponieważ opisuje klasyczny układ dla nawierzchni z kostki: elementy brukowe układa się na podsypce (z kruszywa, często piasku lub mieszanki), która umożliwia właściwe wypoziomowanie, klinowanie i przeniesienie obciążeń na niższe warstwy.

Pozostałe propozycje są niezgodne z typowym zapisem wykonawczym dla takiego rozwiązania albo odnoszą się do innej technologii:

  • "Kostki brukowej na zaprawie cementowej." – zaprawa oznacza inną technologię (wiązanie cementowe), typową raczej dla niektórych okładzin lub szczególnych przypadków, a nie dla standardowego układania kostki na podsypce.
  • "Płyt kamiennych na płycie betonowej." – to rozwiązanie opisuje okładzinę z płyt oraz podłoże w formie płyty; jest to inny materiał wierzchni i inna konstrukcja warstw niż bruk z kostki.
  • "Płyt kamiennych na podsypkach z kruszyw." – również wskazuje inny materiał wierzchni (płyty kamienne), więc nie odpowiada wymaganiu wykonania spocznika z kostki brukowej.

Na egzaminie warto pamiętać o rozróżnieniu pojęć: podsypka to warstwa bezpośrednio pod elementem nawierzchni, a płyta betonowa to sztywne podłoże konstrukcyjne. Umiejętność odczytania materiału i warstw z rysunku wykonawczego jest kluczowa przy organizacji i kontroli robót.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Spocznik (podest) to pozioma część schodów między biegami lub na ich początku/końcu, która umożliwia odpoczynek i zmianę kierunku. Konstrukcyjnie jest to fragment nawierzchni, więc na rysunku wykonawczym zwykle ma podane warstwy (np. kostka, podsypka, podbudowa).
Najczęściej trzeba znaleźć opis warstw (legendę, przekrój, opisy materiałowe) przy podeście. Szukaj nazw materiałów (np. kostka brukowa, płyty kamienne) oraz sposobu ułożenia (na podsypce, na zaprawie, na płycie). Kluczowe są podpisy przy przekroju spocznika.
Podsypka pozwala dokładnie wypoziomować nawierzchnię, ułatwia klinowanie elementów i równomierne przeniesienie obciążeń na niższe warstwy. W praktyce poprawnie przygotowana podsypka zmniejsza ryzyko zapadania i nierówności, co jest ważne na spoczniku schodów terenowych.
W wielu rozwiązaniach terenowych typowe jest układanie kostki na podsypce, a nie na zaprawie cementowej. Zaprawa oznacza inną technologię i inne zachowanie podłoża. Na egzaminie rozstrzyga zapis na rysunku: jeśli widnieje "podsypka z kruszywa", to nie należy wybierać wariantu z zaprawą.
Najczęściej spotyka się układ: kostka brukowa jako warstwa wierzchnia, pod nią podsypka (z kruszywa), a niżej warstwy nośne/podbudowa z kruszywa. Dokładny układ i grubości wynikają z projektu. W zadaniach egzaminacyjnych wskazówką są opisy przy przekroju.
Płyta betonowa bywa stosowana jako sztywne podłoże w określonych rozwiązaniach konstrukcyjnych, np. gdy projekt przewiduje płytę zamiast klasycznej podbudowy z kruszywa. W testach odróżniaj: "płyta betonowa" to element konstrukcyjny, a "podsypka" to warstwa wyrównawcza bezpośrednio pod nawierzchnią.
Częsty błąd polega na automatycznym kojarzeniu "cementu" z trwałością i wybieraniu zaprawy bez sprawdzenia opisu na rysunku. Podsypka i zaprawa to różne technologie. W zadaniach z rysunkiem zawsze najpierw odczytaj podpis warstwy, a dopiero potem dopasuj odpowiedź.
Najczęściej mylone są: kostka brukowa z płytami kamiennymi (oba materiały są "kamienne" w potocznym rozumieniu) oraz podsypka z kruszywa z zaprawą cementową (obie są warstwą pod elementem). Pomaga zwracanie uwagi na dokładne nazwy w opisie detalu.
Ćwicz na przekrojach i detalach: odnajdywanie legendy, opisów warstw i symboli materiałów. Warto robić krótkie notatki: "warstwa wierzchnia – na czym ułożona – co jest pod spodem". Dodatkowo trenuj rozpoznawanie typowych rozwiązań dla schodów terenowych i nawierzchni.
Porównaj materiał wierzchni (np. kostka) oraz sposób ułożenia z dokumentacją: czy jest przewidziana podsypka i z jakiego kruszywa. W praktyce kontroluje się m.in. przygotowanie warstw przed ułożeniem kostki, równość, spoiny i zgodność z przekrojem detalu. Odbiór dokumentuje się wpisami i pomiarami.
