KWALIFIKACJA ELM5 - STYCZEŃ 2025



PYTANIE NR 17.

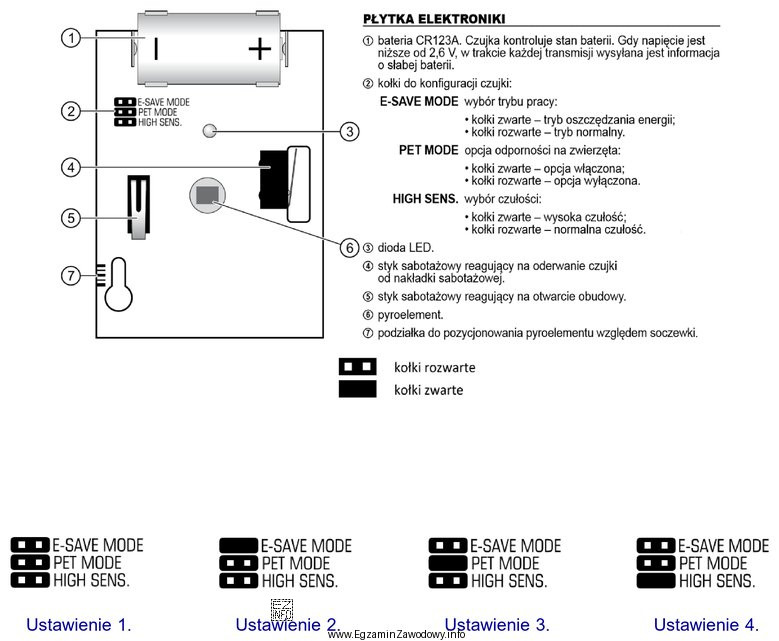

Na ilustracji przedstawiona jest płytka elektroniki oraz opis bezprzewodowej czujki ruchu. Które ustawienie kołków do konfiguracji należy zastosować, aby czujka pracowała w trybie normalnym, była odporna na zwierzęta i posiadała normalną czułość?
Ilustracja przedstawia schemat prostokątnej płytki z napisem "PŁYTKA ELEKTRONIKI".
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tryb normalny wymaga E-SAVE MODE rozwarte. Odporność na zwierzęta oznacza PET MODE zwarte. Normalna czułość to HIGH SENS. rozwarte. Tylko konfiguracja opisana jako "Ustawienie 1." ma układ rozwarte–zwarte–rozwarte, więc spełnia wszystkie trzy warunki jednocześnie.

Pełne wyjaśnienie:

W tym zadaniu trzeba jednocześnie spełnić trzy warunki i odczytać je z opisu przy płytce oraz z legendy symboli zworek.

  • Tryb normalny: w opisie E-SAVE MODE podano, że kołki zwarte włączają oszczędzanie energii, a kołki rozwarte oznaczają tryb normalny. Zatem wymagane jest E-SAVE MODE rozwarte.
  • Odporność na zwierzęta: PET MODE ma logikę "zwarte = włączone". Aby czujka była odporna na zwierzęta, PET MODE musi być zwarte.
  • Normalna czułość: przy HIGH SENS. legenda mówi, że zwarte daje wysoką czułość, a rozwarte daje normalną czułość. Wymagane jest więc HIGH SENS. rozwarte.

Otrzymujemy wzorzec: rozwarte–zwarte–rozwarte (dla kolejnych: E-SAVE MODE, PET MODE, HIGH SENS.). Na zestawieniu czterech wariantów tylko "Ustawienie 1." przedstawia dokładnie taki układ (E-SAVE jako dwa oddzielne kwadraty, PET jako jeden ciągły prostokąt, HIGH SENS. jako dwa oddzielne kwadraty).

Pozostałe ustawienia odpadają z konkretnych powodów:

  • "Ustawienie 2." włącza E-SAVE MODE (zwarte), więc czujka nie pracuje w trybie normalnym.
  • "Ustawienie 3." ma HIGH SENS. zwarte, czyli ustawia wysoką czułość, a pytanie wymaga normalnej.
  • "Ustawienie 4." ma PET MODE rozwarte, czyli odporność na zwierzęta jest wyłączona.

Wskazówka egzaminacyjna: najpierw przepisz wymagania do postaci zwarte/rozwarte dla każdej funkcji, a dopiero potem porównaj z wariantami. To ogranicza pomyłki wynikające z interpretacji symboli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza, że kołki (jumper) są zwarte lub rozwarte na płytce?
"Zwarte" oznacza, że zworka łączy dwa piny i obwód jest zamknięty (funkcja zwykle aktywna). "Rozwarte" oznacza brak zworki i przerwę w obwodzie (funkcja zwykle nieaktywna lub tryb domyślny). Zawsze trzeba to potwierdzić w legendzie urządzenia.
Jak rozpoznać na rysunku, czy zworka jest zwarta czy rozwarte kołki?
W zadaniu legenda wskazuje, że dwa oddzielne kwadraty oznaczają kołki rozwarte, a jeden ciągły prostokąt oznacza kołki zwarte. Najpierw odczytaj legendę, potem porównuj warianty ustawień.
Dlaczego tryb E-SAVE MODE nie jest trybem normalnym czujki?
E-SAVE MODE to tryb oszczędzania energii (mniejsze zużycie baterii), zwykle kosztem reaktywności lub częstotliwości transmisji. Tryb normalny ma ustawienia "standardowe" dla detekcji, więc w tym zadaniu odpowiada mu E-SAVE MODE ustawione jako rozwarte.
Co daje PET MODE w czujce ruchu i kiedy warto go włączyć?
PET MODE ogranicza fałszywe alarmy wywołane przez zwierzęta domowe, filtrując typowy "profil" małych obiektów. Warto go włączyć, gdy w chronionym pomieszczeniu poruszają się zwierzęta, ale trzeba pamiętać, że błędny montaż lub zbyt wysoka czułość nadal mogą powodować alarmy.
Jaka jest różnica między normalną a wysoką czułością (HIGH SENS.)?
Wysoka czułość zwiększa wrażliwość i zasięg detekcji, ale może podnosić ryzyko fałszywych alarmów (np. przy przeciągach, nagłych zmianach temperatury). Normalna czułość jest kompromisem między wykrywalnością a stabilnością pracy i często jest zalecana w typowych instalacjach.
Jak krok po kroku dobrać poprawne ustawienie zworek do warunków zadania?
Najpierw zamień wymagania na stany: E-SAVE MODE (normalny → rozwarte), PET MODE (odporność → zwarte), HIGH SENS. (normalna czułość → rozwarte). Potem porównaj ten wzorzec z wariantami na ilustracji. To podejście zmniejsza ryzyko pomyłek.
Czy w zadaniach egzaminacyjnych "zwarte" zawsze znaczy "włączone"?
Nie zawsze. Często "zwarte" aktywuje funkcję, ale zdarzają się układy, gdzie zwarta zworka wybiera tryb alternatywny, a rozwarte oznacza tryb normalny (jak w E-SAVE MODE w tym zadaniu). Dlatego kluczowa jest legenda/opis producenta, nie intuicja.
Jakie błędy najczęściej popełnia się przy interpretacji ustawień E-SAVE, PET i HIGH SENS.?
Typowe błędy to: pomylenie symboli zwarte/rozwarte, nieuwzględnienie jednego z trzech warunków (np. skupienie się na PET i pominięcie czułości), oraz założenie, że wszystkie funkcje mają tę samą logikę aktywacji. Pomaga wypisanie wymagań w formie trzech stanów.
Kiedy wysoka czułość czujki może powodować fałszywe alarmy?
Przy wysokiej czułości czujka może reagować na zjawiska "graniczne", np. ruch zasłon, przeciągi, nagrzewanie od słońca, pracę grzejników lub klimatyzacji. W połączeniu z błędnym ustawieniem PET MODE może to zwiększyć liczbę niepożądanych alarmów.
Jak przygotować się do zadań o konfiguracji urządzeń elektronicznych na ELM.5?
Ćwicz czytanie legend i opisów na schematach PCB: zworki, DIP-switch, złącza serwisowe. Trenuj metodę "wymaganie → stan zwarty/rozwarty → wybór wariantu". W praktyce warto też rozłożyć urządzenie szkoleniowe i fizycznie zmieniać zworki, obserwując skutki.
info

To pytanie poprawnie rozwiązuje 65% zdających egzamin. średnie

Według specjalistów z branży: "Tryb normalny wymaga E-SAVE MODE rozwarte."

Źródła:

  • Opis i legenda z dołączonej ilustracji w treści zadania (E-SAVE MODE, PET MODE, HIGH SENS. oraz znaczenie symboli "kołki zwarte/rozwarte") – materiał egzaminacyjny dostarczony w pytaniu.

Materiały:

  • Instrukcje serwisowe i montażowe czujek ruchu (sekcja konfiguracji zworek/jumperów)
  • Podstawy elektroniki: elementy konfiguracyjne na PCB (zworki, DIP-switch)
  • Materiały dydaktyczne o interpretacji schematów i legend graficznych w dokumentacji urządzeń
