KWALIFIKACJA TWO1 - CZERWIEC 2022

PYTANIE NR 15.

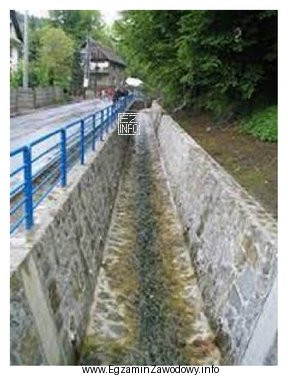

Na ilustracji przedstawiono
Ilustracja przedstawia żłób betonowy z okładziną kamienną, co jest zgodne z odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Żłób betonowy z okładziną kamienną" to prefabrykowany lub monolityczny element prowadzący wodę, którego kształt jest regularny, a powierzchnia może być zabezpieczona kamieniem. Rów odprowadzający zwykle nie ma takiej obudowy, a koryto cieku dotyczy całego przekroju cieku, nie pojedynczego żłobu. Zbiornik retencyjny ma charakter obiektu kubaturowego.

Pełne wyjaśnienie:

Żłób betonowy z okładziną kamienną jest elementem liniowym służącym do bezpiecznego przeprowadzenia wody (np. spływu, odpływu, wód opadowych) w sposób kontrolowany. Rozpoznaje się go po regularnej geometrii (typowy przekrój żłobowy), betonowej konstrukcji oraz po tym, że powierzchnia stykająca się z wodą bywa dodatkowo zabezpieczona okładziną z kamienia, która ogranicza erozję i uszkodzenia.

Odpowiedź "rów odprowadzający" jest nieprawidłowa, ponieważ rów jest najczęściej wykopem ziemnym (czasem z umocnieniami), ale jego forma jest zwykle mniej "konstrukcyjna" niż żłób: nie musi mieć wyraźnie betonowych ścian i dna, a jeśli ma umocnienia, nie oznacza to automatycznie żłobu jako elementu budowlanego.

Odpowiedź "koryto cieku z okładziną kamienną" jest myląca: koryto cieku odnosi się do naturalnego lub ukształtowanego przekroju cieku (dno i brzegi) na dłuższym odcinku, a nie do pojedynczego, wyraźnie wydzielonego elementu (żłobu). W praktyce okładzina kamienna może występować w obu rozwiązaniach, więc kluczowe jest rozróżnienie koryta (cały przekrój cieku) od żłobu (konkretna konstrukcja prowadząca wodę).

Odpowiedź "zbiornik retencyjny" jest błędna, bo zbiornik ma funkcję magazynowania wody (retencja) i rozpoznaje się go jako obiekt o znacznie większych gabarytach i innej geometrii (czasza, zapora, urządzenia piętrzące). Nie jest to typowy element liniowy do prowadzenia przepływu.

Na egzaminie warto zwracać uwagę na: materiał (beton/ziemia), regularność kształtu oraz to, czy obiekt prowadzi wodę wzdłużnie (żłób/koryto/ rów), czy ją gromadzi (zbiornik).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Żłób betonowy to element (prefabrykowany lub wykonywany na miejscu), który prowadzi wodę w sposób kontrolowany po wyznaczonej trasie. Ma regularny kształt przekroju, a jego zadaniem jest ograniczenie rozmywania gruntu i uporządkowanie spływu, np. w odwodnieniach lub na odcinkach umocnionych.
Okładzinę kamienną rozpoznaje się po warstwie kamieni ułożonych na powierzchni narażonej na przepływ. Jej funkcją jest ochrona przed erozją i uszkodzeniami. W zadaniach ilustracyjnych szukaj wyraźnej, "nieregularnej" faktury kamienia na tle regularnego betonu lub gruntu.
Rów odprowadzający jest zwykle wykopem ziemnym (czasem umocnionym), którego celem jest odprowadzenie wody. Żłób betonowy to konstrukcyjny element o regularnym przekroju, wykonany z betonu, często stosowany tam, gdzie potrzebna jest większa trwałość i odporność na rozmywanie.
Kamień jako okładzina zwiększa odporność na działanie wody: zmniejsza ścieranie, ogranicza rozmywanie i poprawia trwałość umocnienia. W praktyce jest to sposób na wzmocnienie strefy przepływu bez konieczności wykonywania całej konstrukcji wyłącznie z betonu o podwyższonych parametrach.
Nie. Koryto cieku może być naturalne, ale w robotach regulacyjnych często jest kształtowane i umacniane (np. narzutem kamiennym, płytami, koszami). Na ilustracjach egzaminacyjnych koryto zwykle obejmuje cały przekrój cieku, a nie pojedynczy "kanałowy" element jak żłób.
Żłób betonowy stosuje się, gdy przepływ jest intensywny lub skoncentrowany, a grunt mógłby ulegać rozmywaniu, np. na spadkach, w pobliżu wylotów, na terenach zurbanizowanych. Daje większą stabilność geometryczną i łatwiejszą kontrolę przepływu niż rów ziemny.
Zbiornik retencyjny rozpoznaje się po funkcji gromadzenia wody i dużej skali (czasza, obwałowania, zapora). Jeśli obiekt na ilustracji jest liniowy, ma regularny przekrój i wygląda jak element do prowadzenia wody, to zazwyczaj nie jest zbiornikiem, tylko urządzeniem przepływowym.
Najczęściej myli się obiekty o podobnej funkcji (odprowadzenie wody) i wybiera odpowiedź "z przyzwyczajenia", np. rów. Warto świadomie sprawdzić: materiał (beton/ziemia), regularność kształtu oraz to, czy widoczna jest dodatkowa warstwa ochronna, np. kamień.
Skuteczne jest porównywanie typowych przekrojów: żłób, rów, koryto umocnione, próg, przepust. Twórz własne notatki z cechami rozpoznawczymi (materiał, geometria, funkcja). Dobrą metodą jest też rozwiązywanie zadań z ilustracjami i opisywanie, co na nich widać.
W praktyce spotyka się m.in. narzut kamienny, okładziny z płyt betonowych, kosze gabionowe oraz rozwiązania mieszane (beton z warstwą kamienia). Wybór zależy od prędkości przepływu, spadku, podatności gruntu na erozję i wymagań trwałości w danym miejscu.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: ""Żłób betonowy z okładziną kamienną" to prefabrykowany lub monolityczny element prowadzący wodę, którego kształt jest regularny, a powierzchnia może być zabezpieczona kamieniem."

Materiały:

  • Podręczniki i atlasy budowli regulacyjnych oraz umocnień koryt cieków
  • Materiały szkolne z zakresu robót hydrotechnicznych (typowe przekroje i elementy)
  • Instrukcje technologiczne wykonania umocnień kamiennych i betonowych (opracowania branżowe)
