KWALIFIKACJA ELE5 - CZERWIEC 2024



PYTANIE NR 26.

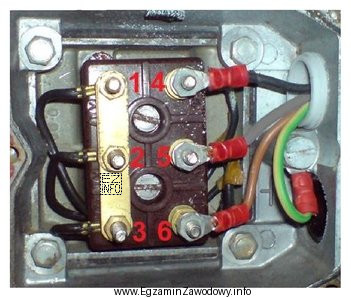

Na ilustracji przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowych zwieraczy należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?
Na ilustracji przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby przekształcić połączenie w gwiazdę na połączenie w trójkąt w silniku trójfazowym, należy zewrzeć odpowiednie pary zacisków. Na ilustracji widoczna jest tabliczka zaciskowa z sześcioma zaciskami oznaczonymi numerami 1-6. W połączeniu gwiazdowym zaciski 4, 5 i 6 są zwarte metalowym zwieraczem. Po zdjęciu tego zwieracza, aby uzyskać połączenie w trójkąt, należy zewrzeć ze sobą zaciski: 1-4 (początek i koniec pierwszego uzwojenia), 2-5 (drugiego uzwojenia) oraz 3-6 (trzeciego uzwojenia). Takie połączenie zapewni prawidłowe skojarzenie uzwojeń w trójkąt, umożliwiając pracę silnika przy wyższym napięciu zasilania.
